Viviendas de bambú

CARACTERÍSTICAS:

Propiedades especiales Alta resistencia, flexibilidad, gran variedad de diseño
Aspectos económicos Costos bajos a medios
Estabilidad Buena
Capacitación requerida Mano de obra tradicional para bambú
Equipamiento requerido Herramientas para cortar, partir y amarrar bambú
Resistencia sísmica Muy buena
Resistencia a huracanes Buena
Resistencia a la lluvia Depende de medidas de protección
Resistencia a los insectos Baja
Idoneidad climática Climas cálidos y húmedos
Grado de experiencia Tradicional

BREVE DESCRIPCIÓN:

• Los ejemplos de casas de bambú mostradas en las siguientes paginas son tomados del manual de construcción magníficamente ilustrado por Oscar Hidalgo López (Bibl. 24.07).

• Todos los componentes estructurales y la mayor parte de los elementos no-estructurales (pisos y cierres de muros) son de bambú. Muy poca madera es usada y el techo puede ser cubierto por cualquier material existente localmente (ej. paja, fibrocreto, ferrocemento, láminas metálicas, mortero de cemento, o inclusive mortero de suelo estabilizado resistente al agua).

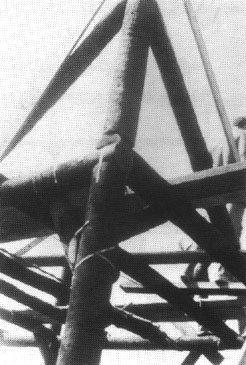

• Los componentes de bambú son unidos por medio de material de amarre, tarugos, pernos o clavos. Un gran numero de posibles uniones para el bambú son mostrados en el manual de construcción.

• En vista de su baja resistencia al fuego y a ataques biológicos, se necesita aplicar medidas de protección (ver sección sobre Bambú).

Más información: Oscar Hidalgo López, Universidad Nacional de Colombia, Apartado Aéreo 54118, Bogotá, Colombia.

Construcción de una Planta de Café (también opto para viviendas) (Bibl. 24.07)

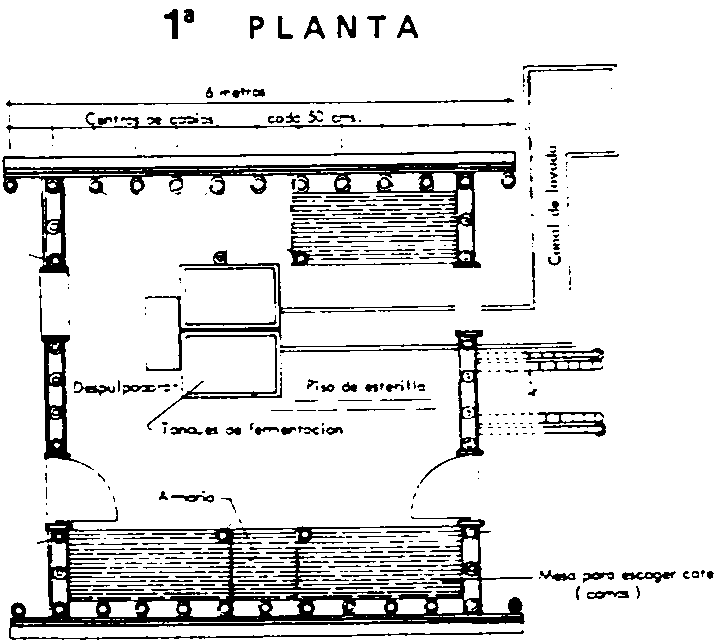

1a Planta

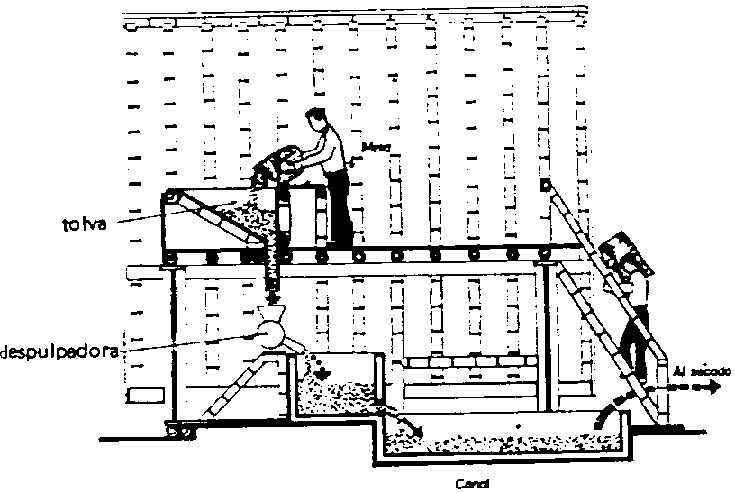

Sección longitudinal

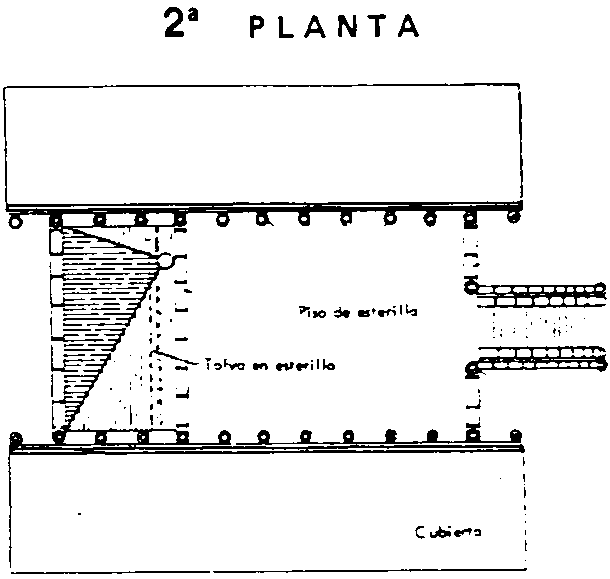

2a Planta

Sección transversal

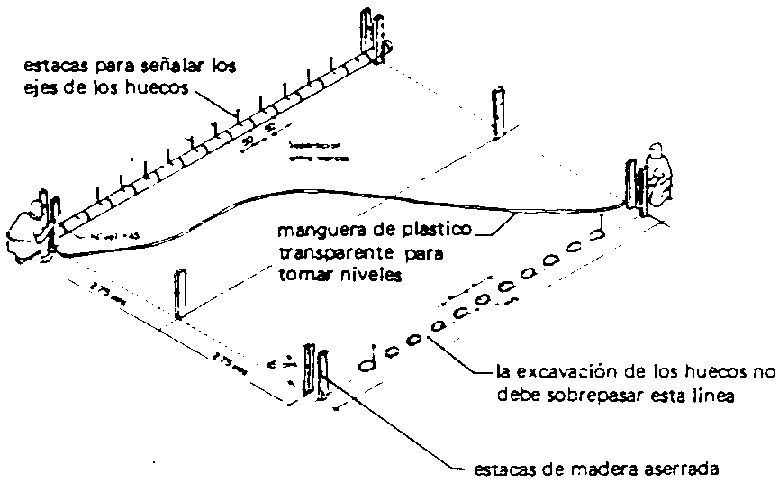

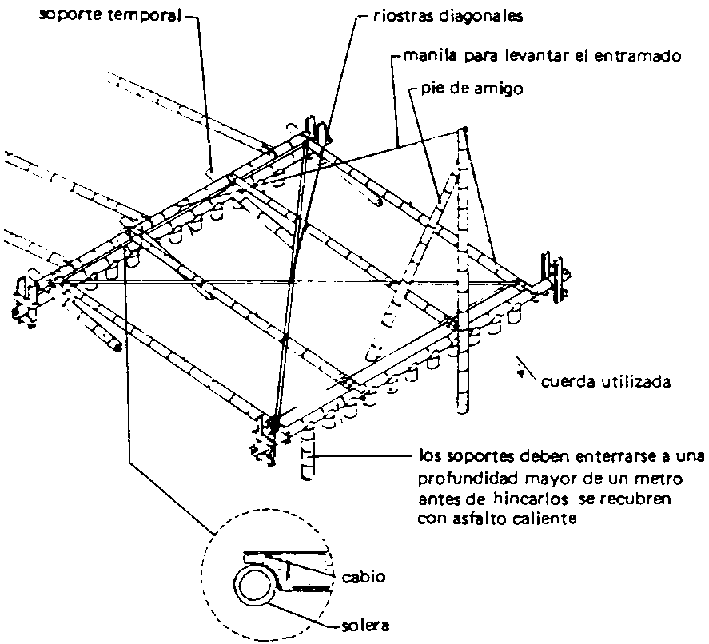

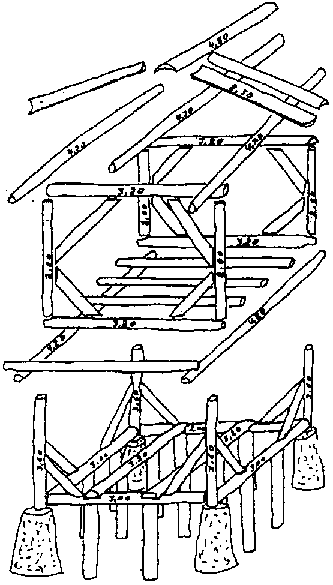

A - Localización de los soportes y erección de la estructura portante

B - Localización de los soportes y erección de la estructura portante

A - Erección de la estructura

B - Erección de la estructura

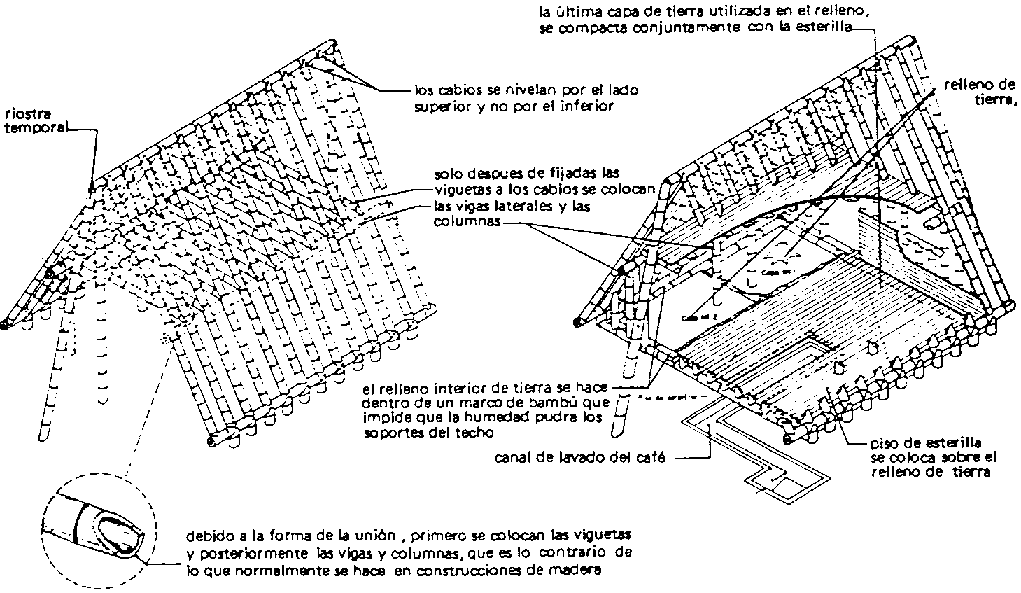

Colocación de los cabios y construcción del piso y entrepiso (piso y paredes con estera de bambú o listones de madera, entrepiso cubierto con tierra compactada estabilizada).

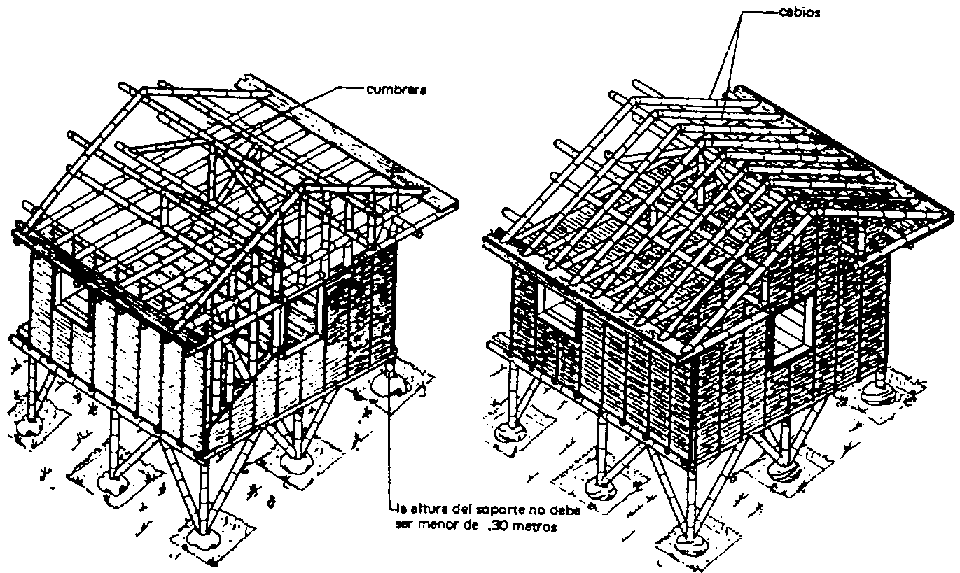

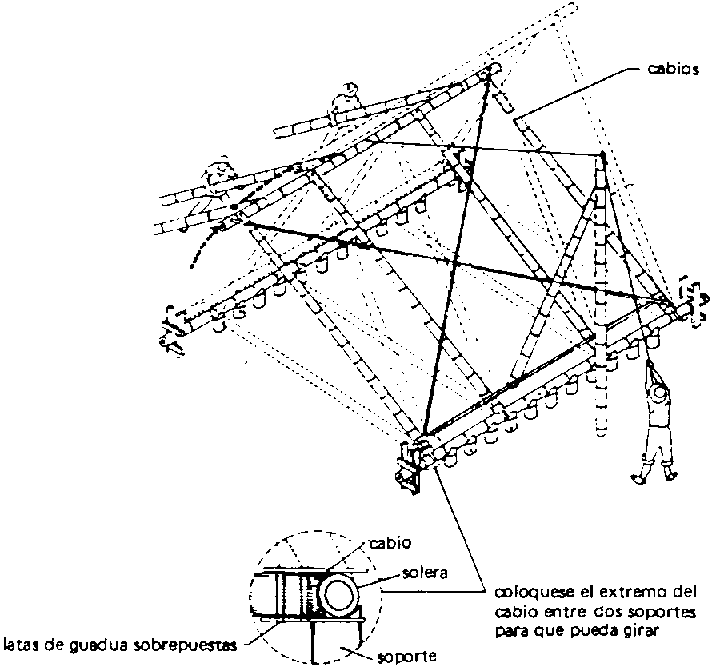

Colocación de los cabios

Construcción del entrepiso

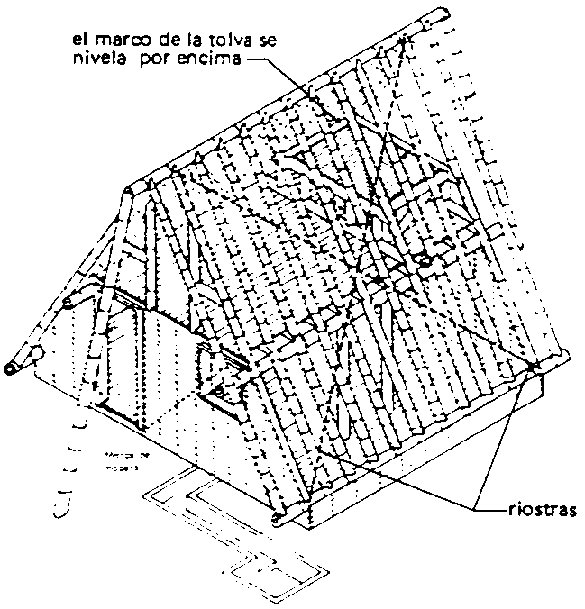

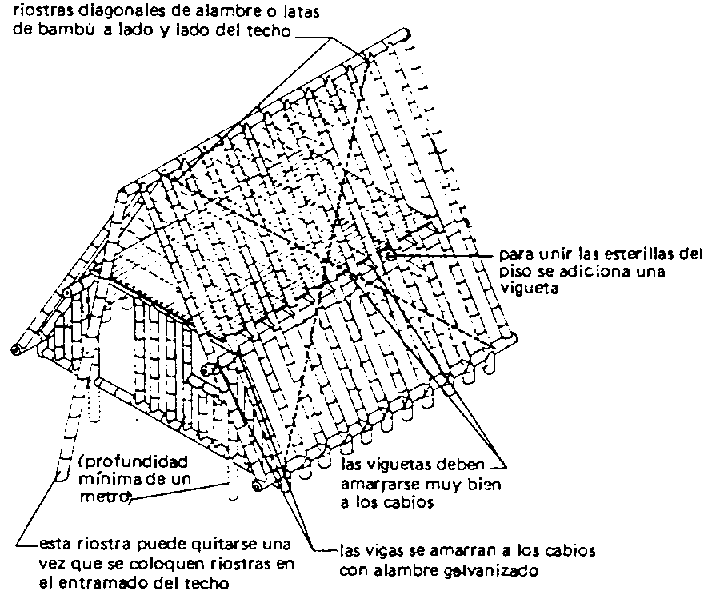

Arriostramiento de la estructura del techo y terminación de la cobertura (primero con bambú partido o listones de madera, fijados con clavos y alambre, después cubiertos con mortero de cemento, mortero de barro estabilizado impermeable o paja).

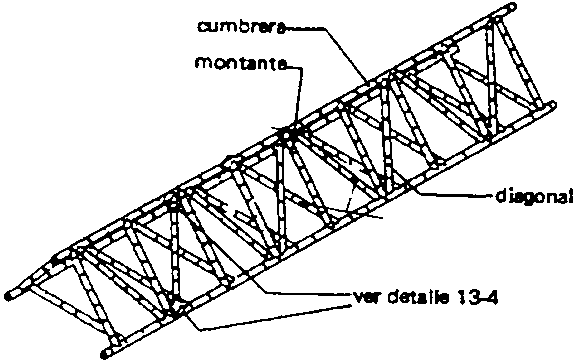

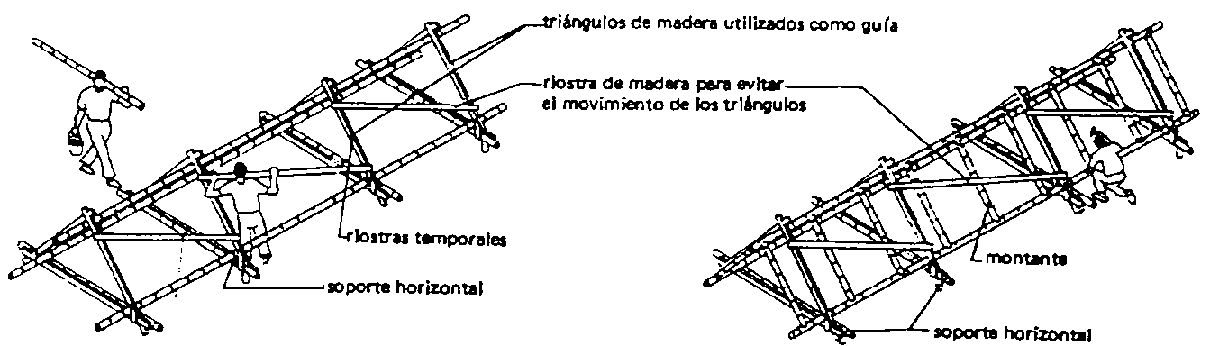

A - Arriostramiento de la estructura

B - Arriostramiento de la estructura

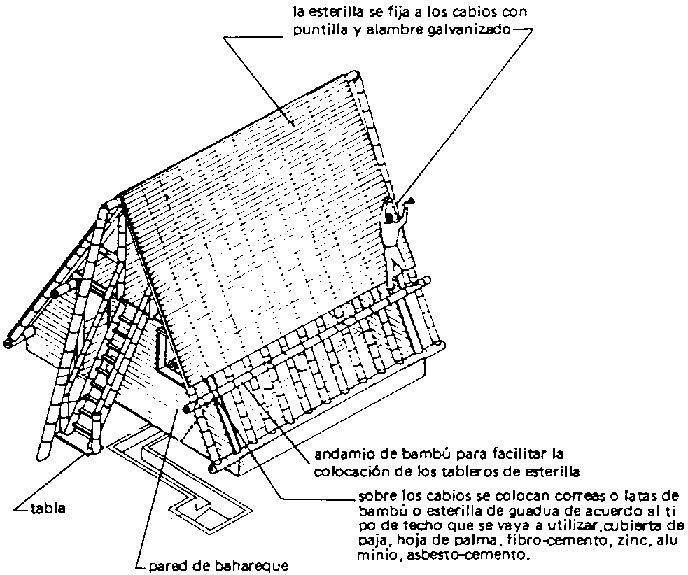

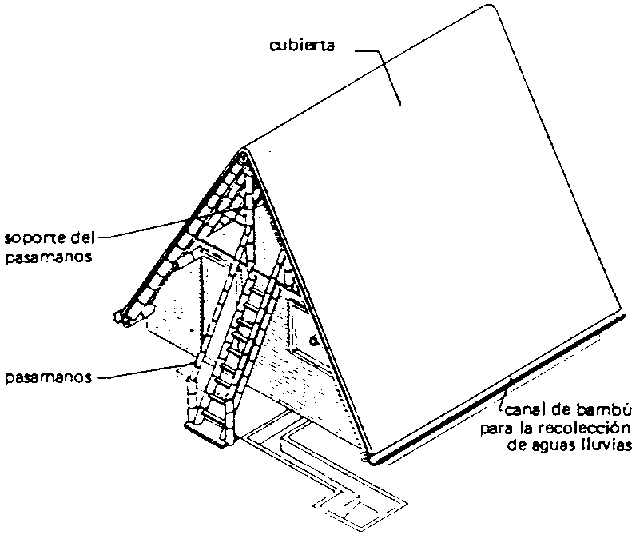

A - Construcción de la cubierta

B - Construcción de la cubierta

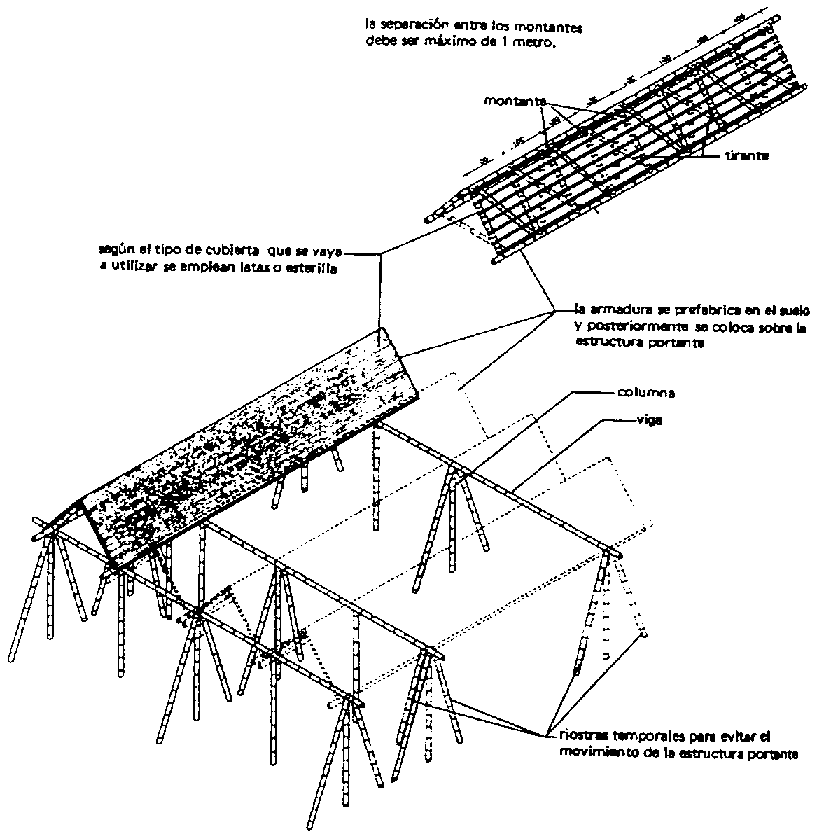

Estructura de Bambú con Estructura Espacial Prefabricada

(Planchas de madera sirven de encofrado durante prefabricación; las paredes de la vivienda no son necesariamente de bambú).

Figura 1

Figura 2

Construcción con bambú - Oscar Hidalgo López. CIBAM Universidad Nacional de Colombia. Facultad de Artes

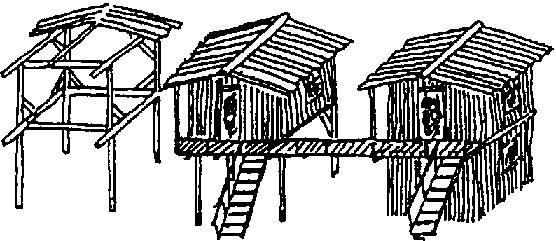

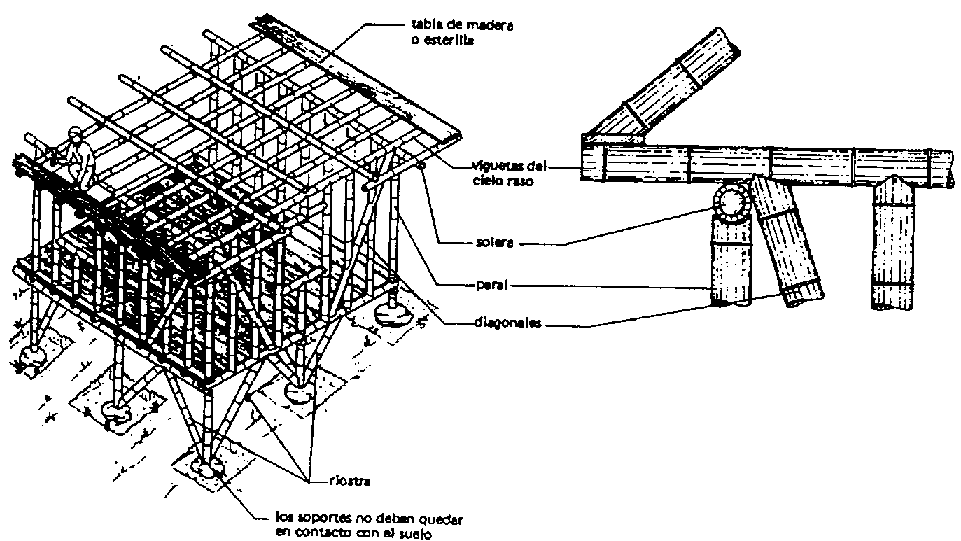

Casa de Bambú sobre Pilotes

Casa de Bambú sobre Pilotes

Manual de Construcción con bambú - CIBAM. Universidad Nacional de Colombia. Facultad de Artes

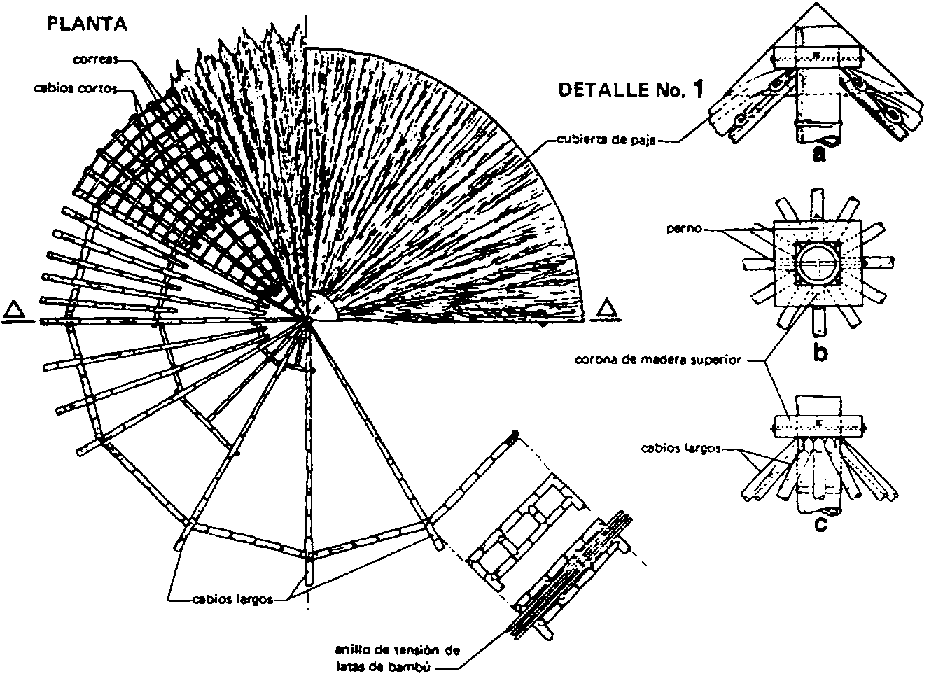

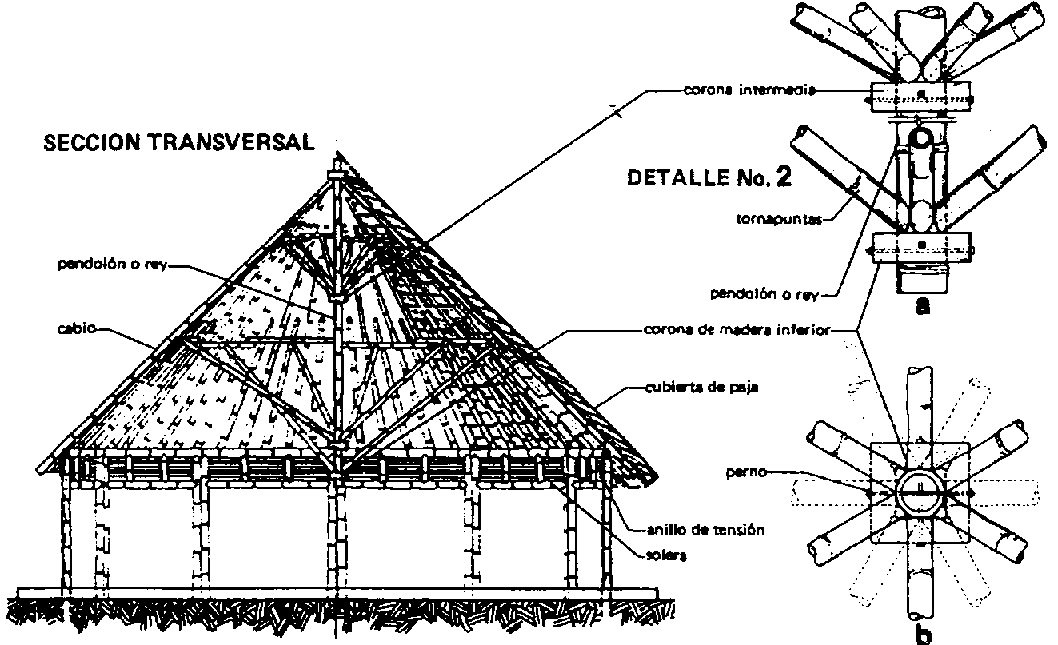

Casa Circular con Techo de Paja Coníco

(Estabilidad estructural es lograda con un anillo de tensión en la parte superior de las columnas de bambú).

Casa Circular

Manual de Construcción con Bambú - Oscar Hidalgo López. CIBAM. Universidad Nacional de Colombia. Facultad de Artes



Cabaña prefabricada de madera

CARACTERÍSTICAS:

Propiedades especiales Estructura plegable, montaje rápido, fácil transporte
Aspectos económicos Costos medianos a altos (depende de madera usada)
Estabilidad Buena
Capacitación requerida Mano de obra de carpintería
Equipamiento requerido Herramientas de carpintería
Resistencia sísmica Muy buena
Resistencia a huracanes Buena
Resistencia a la lluvia Depende de revestimiento
Resistencia a los insectos Baja
Idoneidad climática Todos los climas
Grado de experiencia Diseño comprobado, numerosas aplicaciones

BREVE DESCRIPCIÓN:

• Basado en un diseño de viviendas de emergencia Alemán (Prof. Kleinlogel, 1952), una cabaña prefabricada de madera fue desarrollada en el "Central Building Research Institute", Roorkee, India.

• El objetivo fue el de construir una vivienda prefabricada, que puede ser fácilmente desarmada, transportada y reconstruida en diferentes lugares, especialmente para viviendas de emergencia.

• La cabaña esta diseñada para resistir velocidades de viento hasta 130 km/h y cargas de nieve hasta 100 kg/m².

• El componente estructural principal es un marco plegable de madera, que define la sección de la vivienda. El largo de la vivienda está determinado por el numero de marcos, que son colocados cada 2.44 m.

• La cabaña modelo tiene una cobertura de láminas corrugadas de hierro galvanizado y paneles de madera contrachapado para el revestimiento interior y falso cielo. Sin embargo, cualquier material local puede ser usado. En climas fríos, el vacío entre el revestí miento exterior e interior puede ser llenado con material aislante.

• Todo lo que se necesita es un terreno plano. Los marcos pueden ser fijados en el terreno o levantados sobre bases de concreto preparadas, si se requiere una estructura permanente.

Más información: CBRI, Roorkee 247 667, India; Bibl. 24.04.

Cabaña de Madera Prefabricada (Bibl. 24.04)

Cabaña de Madera Prefabricada

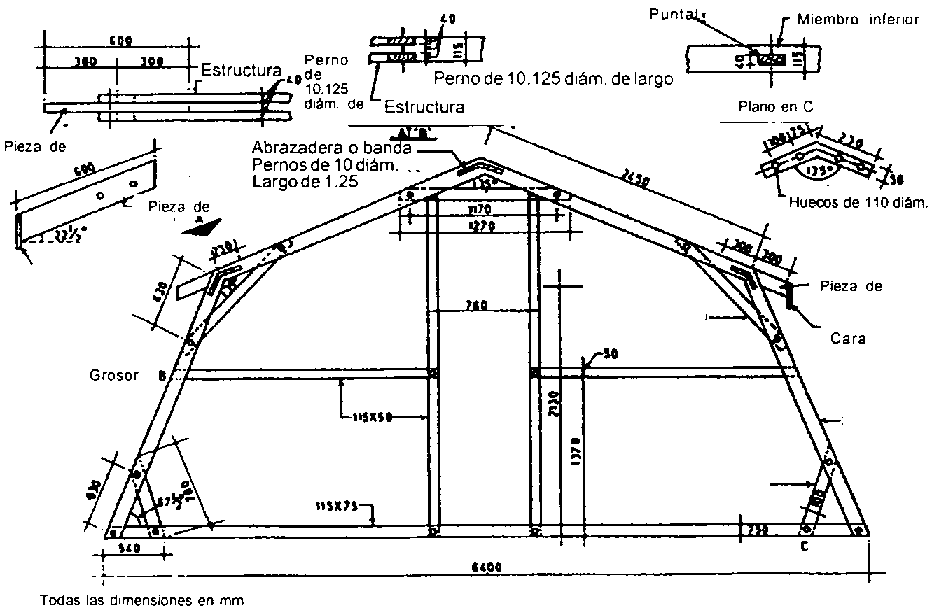

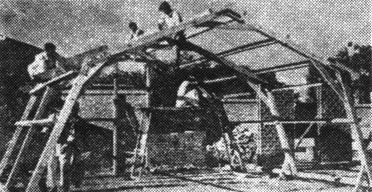

Estructura de madera

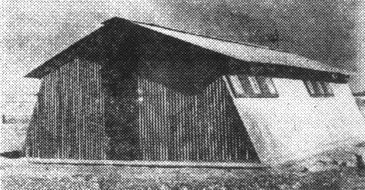

Cabaña terminada



Casa de madera prefabricada

CARACTERÍSTICAS:

Propiedades especiales Adecuado para proyectos de auto-ayuda
Aspectos económicos Costos medianos
Estabilidad Buena
Capacitación requerida Mano de obra de carpintería
Equipamiento requerido Herramientas de carpintería
Resistencia sísmica Buena
Resistencia a huracanes Baja a mediana
Resistencia a la lluvia Baja a mediana
Resistencia a los insectos Baja
Idoneidad climática Climas húmedos y cálidos
Grado de experiencia Construcción normal

BREVE DESCRIPCIÓN:

• La construcción de ésta vivienda, paso por paso, es mostrada en el manual excelentemente ilustrado, publicado por UNIDO, que fue elaborado por el Instituto de Pesquisas Tecnológicas (IPT), São Paulo, Brazil, para un proyecto de auto-ayuda en Coroados, Manaus, bajo un contrato con la "Housing Society for the Amazon State" (SHAM).

• Impresiones del contenido de éste manual son dadas en Ejemplos de Pisos y Muros. Las instrucciones son claras y fácil de seguir.

• Un grupo experimental de 40 viviendas fue construido en 1981 - 82, demostrando la factibilidad del diseño.

• Al ser la vivienda completa (con excepción de la cubierta del techo) de madera, es necesario proveer medidas protectoras contra agentes biológicos y fuego (ver sección MEDIDAS PROTECTORAS).

Más información: Instituto de Pesquisas Tecnológicas (IPT) do Estado de São Paulo, S.A., P.O. Box 7141, 05508 São Paulo, Brazil; Bibl. 14.22.

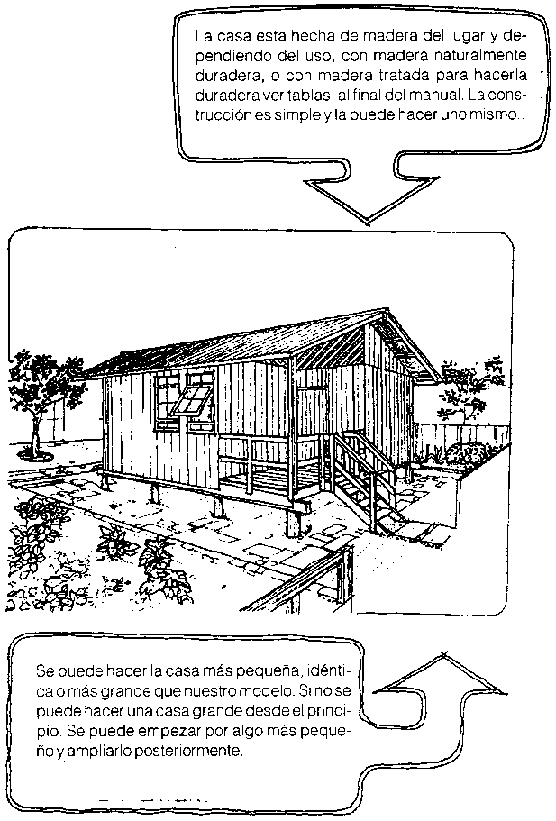

Vivienda de Madera Prefabricada (Bibl. 14.22)

Vivienda de Madera Prefabricada

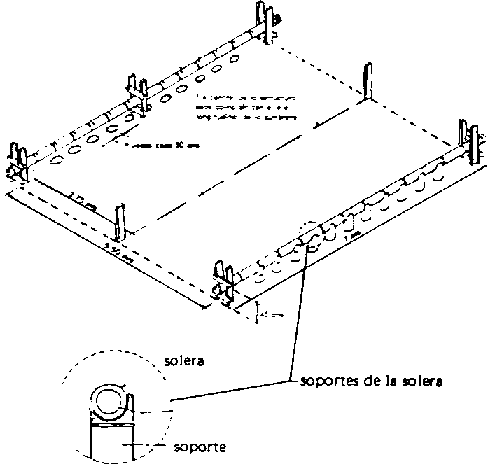

Casas de madera para zonas inundadas

CARACTERÍSTICAS:

Propiedades especiales Casas elevadas o sobre estructuras flotantes
Aspectos económicos Costos medios a bajos
Estabilidad Buena
Capacitación requerida Mano de obra de carpintería
Equipamiento requerido Herramientas de carpintería
Resistencia sísmica Buena
Resistencia a huracanes Depende de las uniones de la madera
Resistencia a la lluvia Buena
Resistencia a los insectos Baja
Idoneidad climática Regiones cálidas húmedas
Grado de experiencia Experimental

BREVE DESCRIPCIÓN:

• Las grandes inundaciones de 1982 y 1983, que afectaron toda la región del Paraná - La Plata en Paraguay, llevaron al desarrollo de viviendas prototipo, diseñadas a proveer seguridad, aún en el caso de inundaciones que llegan a cubrir casas de un piso, como fue en 1983.

• El diseño fue llevado a cabo conjuntamente por los estudiantes de la Universidad Católica de Asunción, y las víctimas de la inundación, bajo la dirección del Prof. Thomas Gieth, Centro de Tecnología Apropiada, Asunción, y el Dr. Wolfgang Willkomm, Universidad de Hanover, Alemania (Bibl. 24.06, 24.17).

• Los criterios de diseño fueron: protección y evacuación ante las de inundaciones, bajos costos de construcción, uso de materiales y técnicas locales, aptas para la construcción de auto-ayuda.

• La solución fue una vivienda de dos pisos con una escalera exterior y una plataforma al rededor de la planta alta. Durante las inundaciones los habitantes pueden encontrar refugio en la parte alta, y se puede colocar tablones entre casas vecinas para servir de puentes comunicantes. Tronco de palmera local fue usada para la estructura, cierre de muros, ventanas, puertas, y hasta para la cubierta de techos.

• Para resolver los problemas de cimentación de éste tipo de casa, se desarrolló una solución alternativa en 1984 por Behrend Hillrichs, estudiante de arquitectura en la Universidad de Hanover (Bibl. 24.08), sugiriendo casas flotantes.

Sistema Constructivo cara Viviendas en Zonas Inundadas

CTA, Paraguay

Figura 1

Figura 2

A - Grupo de Viviendas con plataformas de evacuación

B - Grupo de Viviendas con plataformas de evacuación

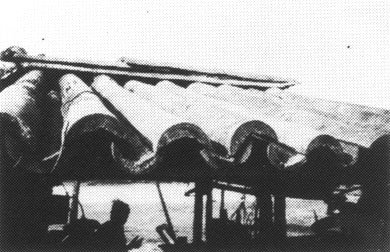

Detalle de techo tallos de caña partidos, colocados como tejas españolas

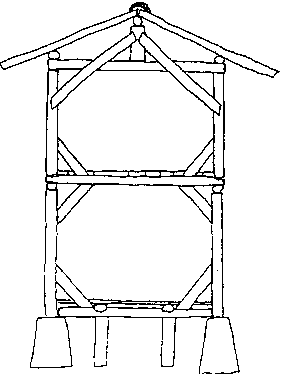

Detalle de la estructura

Vivienda terminada ...

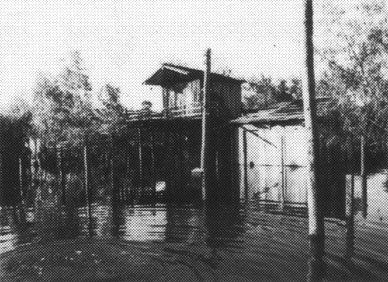

... durante pequeñas inundaciones

Principios para Viviendas Flotantes en Zonas Inundadas (Bibl. 24.08)

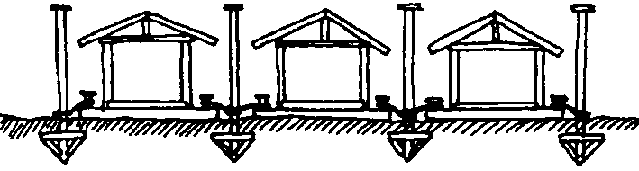

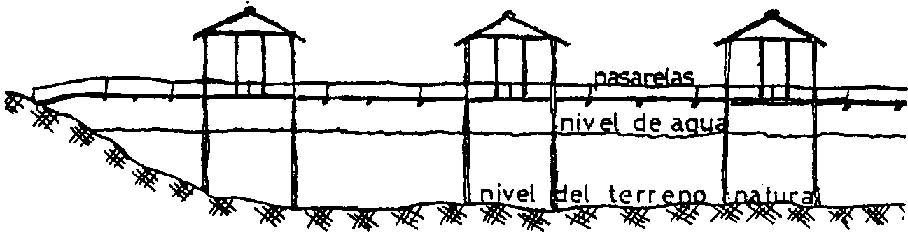

Posición normal de viviendas sobre terreno seco

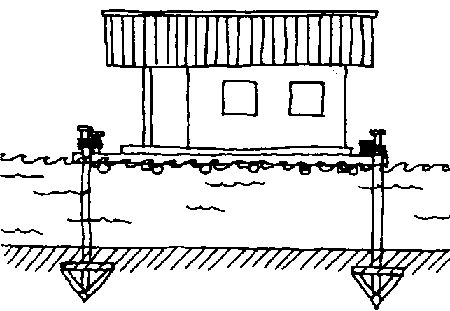

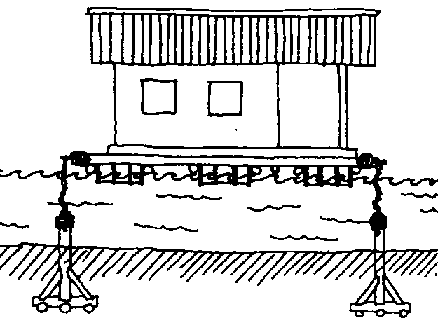

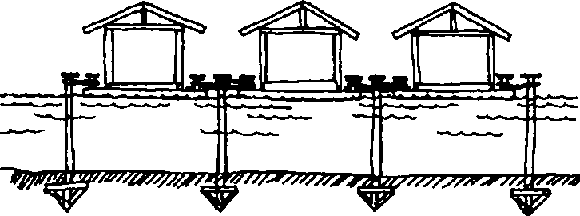

Posición de viviendas durante inundación: los postes las mantienen en una posición estable.

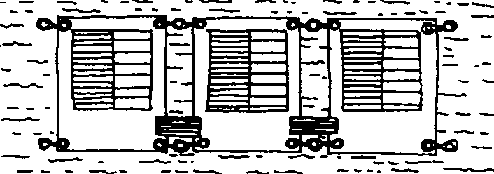

Vista de las viviendas desde arriba: cortos puentes conectan las plataformas.

Figura 1

Figura 2

Plataforma tipo balsa

Ventajas: construcción simple; posición estable durante inundaciones.

Problemas: gradual humedecimiento del piso; la balsa se va hundiendo con el incremento de la carga de personas, sus pertenencias y la absorción gradual de agua. Hay riego de pandeo de los postes bajo la presión lateral del agua. Platfora sobre flotadores (ej. barriles de petróleo vacios).

Ventajas: plataforma esta elevada sobre el nivel del agua; alta capacidad de carga; sin hundimiento gradual.

Problemas: construcción más complicada; mantenimiento de los flotadores (sin perforaciones!); inestabilidad durante inundaciones (tendencia de "bailar" sobre las olas).



Vivienda prototipo de cal-"RHA"

CARACTERÍSTICAS:

Propiedades especiales Sustancial substitución de cemento
Aspectos económicos Costos medios
Estabilidad Muy buena
Capacitación requerida Mano de obra promedio
Equipamiento requerido Equipamiento de obra convencional
Resistencia sísmica Muy buena
Resistencia a huracanes Muy buena
Resistencia a la lluvia Muy buena
Resistencia a los insectos Muy buena
Idoneidad climática Todos los climas
Grado de experiencia Experimental

BREVE DESCRIPCIÓN:

• La primera vivienda construida usando en gran parte ceniza de cascara de arroz ("RHA") y cal como sustituto de cemento, se hizo gracias al "National Building Research Institute", Karachi, Pakistan (tambien ver Puzolanas).

• Cemento Portland fue usado para estabilizar el suelo para la cimentación (3 % cemento); para los bloques de tierra prensada usados para construir el zócalo (5 % cemento); para el piso; y para marcos de concreto de puertas y ventanas.

• Los componentes estructurales como techos, vigas, dinteles, aleros (parasoles), tanque de agua elevado, tambien fueron construidos con cemento Portland, pero el 30 % de la cantidad requerida fue sustituido por RHA y cal.

• Los bloques huecos y el mortero usado para los muros de carga fueron hechos con "RHA" y cal como aglomerante, así como el enlucido exterior.

• La apariencia, la característica estructural y la durabilidad de las viviendas no difiere de las construcciones convencionales, que solo usan cemento Portland como único aglomerante, pero se ahorra un 37 % de los costos y se da una vía para solucionar la colocación de los desechos.

Más información: "National Building Research Institute", F-40, S.I.T.E., Hub River Road, Karachi, Pakistan; Bibl. 24.16.

Vivienda Prototipo "RHA" - Cal en NBRI, Karachi (Bibl. 24.08)

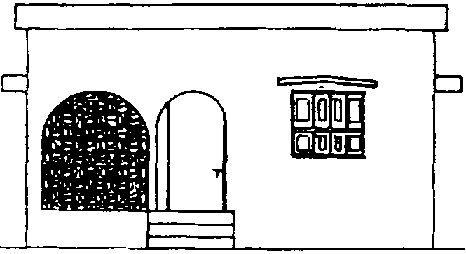

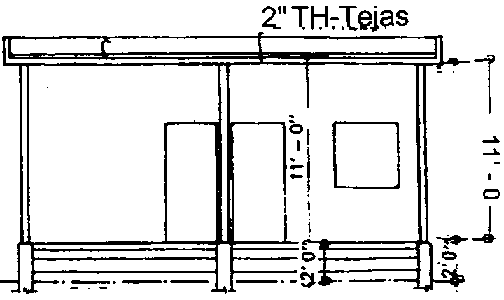

Elevación

Sección A-A

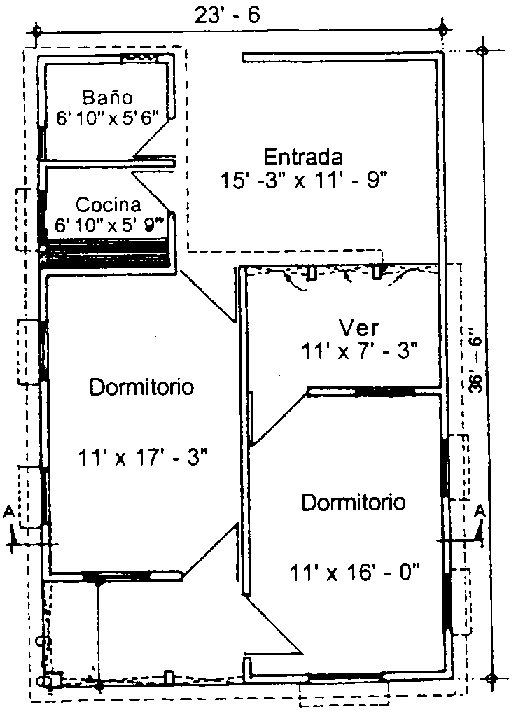

Planta

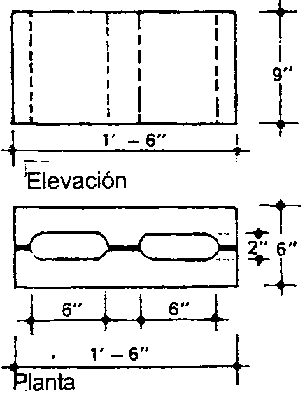

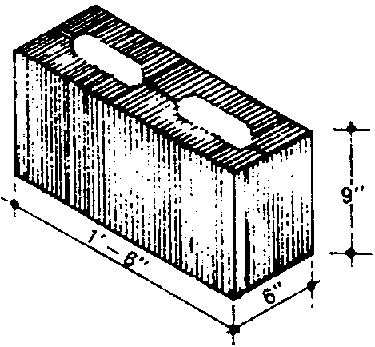

Bloque de hueco

Elevación - Planta
