PAPEL #18 TÉCNICO

COMPREENSÃO DE
                             MICRO-HYDROELECTRIC
GERAÇÃO DE

                                      Por
                          CHRISTOPHER S. Tecedor, P.E.

                             os Revisores Técnicos
                              Theodore Alt, P.E.
                                 Paul N. Garay

                                 Published Por

                                     VITA
                       1600 Bulevar de Wilson, Apartamento 500,
                         Arlington, Virgínia 22209 E.U.A.
                     TEL: 703/276-1800. Fax:703/243-1865
                         Internet: pr-info@vita.org

                 Understanding Geração Micro-hidroelétrica
                             ISBN: 0-86619-218-2
                  [C]1985, Voluntários em Ajuda Técnica,

                                   PREFACE

Este papel é um de uma série publicada por Voluntários dentro Técnico
Ajuda para prover uma introdução a estado-de-o-arte específica
tecnologias de interesse para pessoas em países em desenvolvimento.
É pretendida que os documentos são usados como diretrizes para ajudar
pessoas escolhem tecnologias que são satisfatório às situações deles/delas.
Não é pretendida que eles provêem construção ou implementação
são urgidas para as Pessoas de details.  que contatem VITA ou uma organização semelhante
para informação adicional e ajuda técnica se eles
achado que uma tecnologia particular parece satisfazer as necessidades deles/delas.

Foram escritos os documentos na série, foram revisados, e foram ilustrados
quase completamente por VITA Volunteer os peritos técnicos em um puramente
basis.  voluntário Uns 500 voluntários eram envolvidos na produção
dos primeiros 100 títulos emitidos, enquanto contribuindo aproximadamente
5,000 horas do time.  deles/delas o pessoal de VITA incluiu Maria Giannuzzi
e Leslie Gottschalk como editores, Julie Berman que controla typesetting
e plano, e Margaret Crouch como gerente de projeto.

O autor deste papel, Christopher S. Tecedor, P.E., é um
engenheiro sênior com Energia e Consultores de Recurso, um interdisciplinário
empresa consultora em Pedregulho, Colorado.   Ele é um registrado
Engenheiro profissional, e trabalhou nas áreas de
elétrico-utilidade planejando, energia solar, cogeneração, e ar-poluição
controle como também em sistemas hidroelétricos pequenos como um
Tecedor de consultant.  é o autor de outro VITA papel técnico,
Geração Míni-hidroelétrica entendendo.   Os revisores de
este papel também é os peritos técnicos em hydroelectricity.  Theodore
Alt, P.E., é um engenheiro mecânico em que foi o
campo de energia desde que 1942.  São trabalhou com a pesquisa de energia
e grupo de desenvolvimento da Arizona serviço público Companhia e
o Governo da comissão elétrica de México.   Paul N. Garay, um
engenheiro associado com F.M.C.   Associates, escreveu muitos
documentos em aspectos vários de transporte de água e usos de energia
de água.

VITA é uma organização privada, sem lucro que apóia as pessoas
trabalhando em problemas técnicos em países em desenvolvimento.   ofertas de VITA
informação e ajuda apontaram a ajudar os indivíduos e
grupos para selecionar e tecnologias de instrumento destinam o deles/delas
situations.  VITA mantém um Serviço de Investigação internacional, um
centro de documentação especializado, e uma lista computadorizada de
voluntário os consultores técnicos; administra projetos de campo a longo prazo;
e publica uma variedade de manuais técnicos e documentos.

                   UNDERSTANDING GERAÇÃO MICRO-HIDROELÉTRICA

                     por VITA o Christopher Voluntário o tecedor

INTRODUÇÃO DE I.

FUNDO GERAL

Pode ser usado o poder de água corrente para gerar eletricidade,
ou fazer outros tipos de trabalho útil.   eletricidade Geradora em
deste modo é chamada geração hidroelétrica.   que pode ser feito
em qualquer lugar que há água e uma colina ou derruba para isto para correr
abaixo, como uma gota em um canal de irrigação, um lugar onde um
rio traspassa correntezas ou em cima de uma cachoeira, ou onde uma represa tem
apoiada água sobre o nível do rio, nomear há pouco alguns,
examples.  plantas geradoras Hidroelétricas entram em todos os tamanhos--de
plantas enormes que produzem mais eletricidade que a maioria das nações podem
use a plantas muito pequenas para as que provêem eletricidade um único
house.  que As plantas hidroelétricas menores são chamadas freqüentemente micro-hidroelétrico
plantas, ou micro-hydro para curto.   plantas Maiores
normalmente é chamada míni-hydro plantas.   Outros nomes para este tamanho
de planta são " hydro " em pequena escala e " hydro " pequeno.

Este relatório só se trata de plantas micro-hidroelétricas.   MICROHYDRO
está normalmente definido como tendo uma capacidade geradora de até
aproximadamente 15 quilowatts (KW) .  que Isto é sobre bastante poder por 6 ou 8
casas em um país desenvolvido, ou pode prover iluminação básica
e outros serviços para uma aldeia de 50 a 80 casas.   MICRO-HYDRO
geração é vestida melhor a prover quantias pequenas de poder para
casas individuais, fazendas, ou aldeias pequenas em áreas isoladas.
Míni-hydro sistemas são maiores.   para cima o que Eles podem variar de aproximadamente 15 KW
para 15,000 KW para os quais são bastante energia elétrica um médio-de tamanho
cidade, ou para uma região rural inteira.   However, a diferença,
entre míni-hydro e plantas de micro-hydro não são só tamanho.

Em geral, micro-hydro planta use muito custo mais simples e mais baixo
tecnologia que míni-hydro plantas.   por isto, micro-hydro
normalmente são vestidas bem plantas para aldeia desenvolvimento nivelado e
ego-ajuda local projects.  Com as tecnologias mais simples deles/delas, eles
normalmente pode ser construída por pessoas sem muito treinamento especial,
materiais principalmente locais usando e habilidades.   Eles são normalmente abaixe
em custo que míni-hydro e hydro convencional planta, mas eles
também é menos eficiente, e a qualidade da eletricidade é
por outro lado, não como good.  Míni-hydro plantas valeram mais, mas
eles produzem a mesma corrente alternada de constante-freqüência (CA)
eletricidade como sistemas de energia elétrica grandes, de forma que eles possa
até mesmo seja interconectada com um sistema maior.

Micro-hydro geralmente planta produza baixo-voltagem corrente direta
(DC) eletricidade, ou então CA de variável-freqüência de baixo-voltagem
(estes termos técnicos estão definidos na seção em elétrico
dê poder a abaixo) .  que são vestidos Estes tipos de eletricidade a correr
luzes, motores pequenos, e fogões elétricos, mas não para correr
motores grandes, muitos eletrodomésticos, ou maquinaria mais industrial.
Talvez a maioria do importantly, não podem ser interconectadas plantas de micro-hydro
com outras plantas geradoras em um sistema elétrico o modo
míni-hydro e hydro grande planta lata.   que máquinas Especiais chamaram
inverters podem converter poder de DC ao poder de CA usado dentro grande
sistemas elétricos, mas estes são caros e limitaram capacidade.
Se você espera precisar de uma quantia bastante grande de poder, se
você precisa interconectar com um fio de alta tensão, ou se você requer
confiança alta, você provavelmente deveria considerar míni-hydro ao invés.
Outro VITA papel técnico, Entendendo Míni-hidroelétrico,
Geração fala aproximadamente míni-hydro.

HISTÓRIA DE GERAÇÃO HIDROELÉTRICA

Rodas de água foram usadas desde que tempos antigos provejam poder
por moer grão e outras tarefas laboriosas.   O primeiro moderno
foram desenvolvidas turbinas hidráulicas na primeira parte dos 19º
século por Fourneyron na França.   pelo que Estes foram desenvolvidas mais adiante
vários investigadores durante o meio do século, de forma que
antes das 1890 tinha sido inventada a maioria dos tipos de turbinas agora em uso.
A invenção de Thomas Edison da luz elétrica e de
modos para distribuir eletricidade aconteceram a sobre o mesmo tempo,
conduzindo a um grande estrondo em desenvolvimento hidroelétrico na Europa
e Norte America.  Até sobre os anos vinte, mais hidroelétrico
desenvolvimentos eram bastante pequenos--na gama de tamanho que é agora
chamada míni-hydro ou micro-hydro plano.   que Isto era por duas razões:
pessoas não souberam construir represas realmente grandes e turbinas,
e os sistemas de transmissão elétricos pequenos do tempo fizeram isto
difícil vender quantias grandes de eletricidade.   Generally, míni-hydro
seriam usados sistemas para dar poder a uma cidade e seu cercando
área, enquanto sistemas de micro-hydro eram usados em fazendas isoladas e
fazendas para prover poder.

Durante a era dos anos cinqüenta, avançando tecnologia e
óleo barato, combinado com transmissão elétrica interurbana melhorada,
tornada isto possível vender eletricidade mais barato que o
plantas de hydro pequenas mais cedo poderiam fazer isto.   Muitas centenas de pequeno
instalações hidroelétricas eram abandonadas ou desmantelaram durante isto
period.  Com o embargo de óleo de 1973 que conduziram para enorme
aumentos no custo de óleo, hydro pequeno se aparece uma vez mais
competitive.  Muitas das plantas cedo nas quais eram abandonadas o
Estão sendo renovadas 1950s e 1960s agora, e muitos novo são
planned.  sendo que hydro Pequeno também é vestido bem por desenvolver
países, e está sendo encorajada ativamente por muitos governos
e organizações de desenvolvimento para reduzir importações de óleo e
encoraje development.  Micro-hydro tem um papel especial para jogar dentro
países em desenvolvimento, desde que torna isto possível prover
iluminando, dê poder a, e comunicações (como televisão e rádio)
até mesmo em áreas longe dos sistemas de energia elétrica principais.
Micro-hydro pode fazer um papel importante assim promovendo rural
desenvolvimento em áreas remotas.

II.  HYDROPOWER FUNDAMENTOS

Esta seção apresenta alguns fatos básicos e princípios aproximadamente
energia elétrica e geração hidroelétrica.   Reading que não vai
o faça em um engenheiro hidroelétrico, mas o ajude
entenda como sistemas hidroelétricos trabalham, e o que faz um bem
ou um local hidroelétrico ruim.   também o ajudará a entender
o material técnico mais detalhado que você precisará ler
se você decide construir uma planta de micro-hydro.

PRINCÍPIOS BÁSICOS

Energia elétrica

Poder está definido como uma quantia de energia dividida até que isto
objetos pegados para prover a energia, ou em outro palavra como a taxa a
qual energia é Poder de delivered.  está medido em unidades chamadas
watts, ou (para quantias grandes de poder) em unidades de quilowatts.
Um quilowatt é igual a 1,000 watts. Poder de   também está medido dentro
horsepower.  Um cavalo-vapor iguala 746 watts.

Duas outras quantidades que são importante falando quase elétrico
poder é a corrente elétrica e a voltagem.   corrente Elétrica
pode ser pensada de como a quantia de eletricidade que flui por um
arame (como a quantia de água que flui por um tubo), enquanto
voltagem pode ser pensada de como uma medida de quanta força é
precisada empurrar a Corrente de current.  está medido em ampères, ou
ampères para curto, enquanto voltagem está medida em volts.   O elétrico
poder (em watts) é igual ao produto da corrente e o
voltagem, de forma que uma corrente de 1 ampère com uma voltagem de 100 volts,
dê um poder de (1 x 100) = 100 watts.

Dois tipos de eletricidade são geralmente usados. Corrente alternada de
(CA) eletricidade é gerada de certo modo isso faz isto mudar direções
(alterne) muitas vezes cada segundo.   O número de tempos
muda direção é chamada a freqüência. Corrente direta
(DC) eletricidade não muda direções; sempre flui o
mesmo modo.

Sistemas de energia elétrica grandes e muitos pequeno usam alternando
atual para poder usar transformadores para mudar voltagens
para cima e Transformadores de down.  não trabalharão com corrente direta.
Por outro lado, baterias podem produzir só DC, tão pequeno,
sistemas elétricos que geralmente usam baterias usam corrente de DC.
CA pode ser convertida em DC que usa um dispositivo chamada um retificador,
enquanto DC pode ser mudada em CA que usa um inverter.

Míni-hydro sistemas, e sistemas de energia elétrica grandes como
esses em cidades usam corrente alternada.   Nestes sistemas, o
voltagem e freqüência da eletricidade produzidas são cuidadosamente
controlada para os manter constante.   Adding mais carga para um operar
sistema de poder (como acendendo mais luzes) tende
reduza a velocidade os geradores abaixo qual causas a voltagem e (para CA
sistemas) a freqüência para derrubar.   Conversely, fechando fora luzes,
reduza a carga, enquanto permitindo para o gerador correr mais rapidamente.
Estes sistemas têm que ter algum amável de um controle automático que
descobre quando a velocidade muda, e entra em ação (como deixar
mais molhe em uma turbina) devolver os geradores até o
speed.  certo Estes controles são caros, e a maioria do micro-hydro
sistemas não têm them.  como resultado, a velocidade de gerador e
voltagem em sistemas de micro-hydro mudará como pessoas vire luzes
de tempo em tempo, assim é uma idéia boa para manter isto a um mínimo.
Baterias podem ajudar esta situação provendo poder extra quando
o sistema está fortemente carregado, e absorvendo poder extra quando isto
está facilmente carregado.

Equipamento elétrico é avaliado em termos da voltagem e o
tipo de corrente para o que é projetado, e o máximo chega de
dê poder a pode produzir (para um gerador) ou usa (para coisas que
consuma eletricidade, como motores e lâmpadas incandescentes).   UM gerador
com uma avaliação de 5 KW a 100 volts é projetada para produzir 50
ampères a 100 volts a carga cheia que é 5,000 watts ou 5 KW.
O mesmo gerador também poderia produzir quantias menores de poder.
A quantia de poder posta fora pelo gerador deve ser igual para o
quantia de poder que é usado pelo equipamento elétrico conectou
para isto (a menos que você esteja usando baterias para armazenar um pouco de poder) .  O
avaliações de voltagem e tipo de eletricidade (DC ou CA) usado para o
equipamento elétrico sempre deveria estar igual à voltagem e
tipo de eletricidade que é provida.   Se você conecta um dispositivo taxado
para uma voltagem para um arame a outra voltagem, isto quase certamente
não trabalhe, e é muito provável que o dispositivo seja damaged.  O
mesmo é verdade de conectar dispositivos de CA para DC.   However, muitos DC,
também podem ser usados dispositivos como lâmpadas incandescentes e motores com CA,
se as avaliações de voltagem são o mesmo.

A quantia de energia produziu em um gerador ou usou por um elétrico
máquina pode ser calculada multiplicando a quantia de
poder usado pelo comprimento de tempo que é usado. Energia de   é
medida em unidades de joules--um joule é igual a um watt tempos
um second.  Um joule é uma quantia muito pequena de energia, Assim nós
geralmente use unidades como megajoules (um megajoule é um milhões
joules) ou quilowatt-horas (abreviou KWH).   UM quilowatt que hora é
iguale a um quilowatt provido para uma hora que é 3.6 milhões
joules.  Como um exemplo, um 5-KW gerador, se corresse a carga cheia
durante uma hora, produziria produza cinco KWH de energia elétrica.
Se corresse durante duas horas, produziria 10 KWH.

Poder mecânico

Poder mecânico é a força que causa maquinaria e outro
coisas para move.  A máquina de um carro produz poder mecânico,
e assim faz um motor elétrico.   que poder Mecânico pode ser facilmente
convertida em poder elétrico (isto é o que um gerador faz),
e pode ser convertido poder elétrico atrás a poder mecânico
(isto é terminado por um motor elétrico).   Mecânico e elétrico
poder está medido nas mesmas unidades--watts e quilowatts.

Encabece, Taxa de Fluxo, e Produção de Poder

Molhe ao topo de uma colina ou gota tem energia, potencial chamado,
energia, por causa donde é.   Esta energia potencial está medida
em termos da " cabeça da " qual é a distância vertical
o nível de água ao topo da gota para o nível de água ao
bottom.  Figure 1 espetáculos como de cabeça está medido.




Em fluxos naturais, a energia potencial ou cabeça da água é
dissipada por fricção contra a cama de fluxo como os fluxos de água
em declive, ou por turbulência ao fundo.   However, se nós puséssemos dentro
um tubo liso do topo para o fundo para reduzir fricção, e
então ponha em uma turbina de água ao fundo, nós podemos usar a cabeça dentro
a água para virar a turbina e produto power.  mecânico O
quantia de poder que nós podemos adquirir teoricamente é determinada por:

                   [P.sub.th] = F x H x 9.807    (Equação 1)

onde [P.sub.th] é a produção de poder teórica em watts,
        F é a taxa de fluxo de água pelo tubo em litros
            por segundo,
        H é a cabeça em metros, e
    9.807 é o fator de conversão do que responde pela força
Gravidade de             na água.

Porém, turbinas e geradores não são perfeitamente eficientes, assim
a quantia de energia elétrica que nós podemos obter de fato de um microhydro
plante com uma determinada cabeça e taxa de fluxo é menos que [P.sub.th].
Esta quantia é determinada por:

                 [P.sub.act] = [P.sub.th] x [E.sub.t] x [E.sub.g] x [E.sub.s]     (Equação 2)

onde [P.sub.act] é a produção de poder útil atual da planta,
        [E.sub.t] é a eficiência da turbina,
        [E.sub.g] é a eficiência do gerador, e
        [E.sub.s] é a eficiência do resto do sistema elétrico.

Eficiências sempre são menos que 1.0.   Typically, [E.sub.t] está aproximadamente
0.85 para turbinas de um fabricante especializado, 0.6 a 0.8 para
bombas usaram como turbinas, e 0.5 a 0.7 para cruz-fluxo localmente-construído
turbines.  [E.sub.g] normalmente é 0.9 ou mais, para a maioria dos tipos de geradores.
[E.sub.s] será aproximadamente 0.9, a menos que você esteja transmitindo poder
uma grande distância, ou você está usando um inverter em qual caso isto
possa ser menos.

Assim, um fluxo de 100 litros por segundo, com uma cabeça de 10 metros,
possa produzir 100 x teoricamente 10 x 9.807 = 9,807 watts, ou
9.807 KW.  Com uma eficiência de turbina de 0.75, uma eficiência de gerador
de 0.9, e uma eficiência de sistema de 0.9, nós vamos de fato
adquira 9,807 x 0.75 x 0.9 x 0.9 = 5,958 watts de power.  útil O
resto seria perdido devido a ineficiências no sistema.

III.  SISTEMAS MICRO-HIDROELÉTRICOS E COMPONENTES

Há muitas variações de sistemas de micro-hydro.   Alguns do
fatores que afetarão o tipo de sistema você decidem construir
é: a quantia de poder você precisa; a quantia de água corrente
disponível; a cabeça disponível; a fonte da água (de um
canal de irrigação, um oleoduto, atrás de uma represa, ou de um livre-fluir
rio ou fluxo); quanto dinheiro você pode dispor gastar; e
as habilidades manuais e materiais locais disponível a você.   Esta seção
descreve os componentes principais de um sistema de micro-hydro, e
explica algumas das escolhas diferentes.

PLANO DE SISTEMA BÁSICO


Todos os sistemas de micro-hydro, qualquer as outras diferenças deles/delas, tenha um
número de características em comum.   Cada tem que ter uma fonte de água,
e um lugar para pôr a água depois (a descarga).   O
fonte deve ser mais alta que a descarga; o maior a diferença
em altura, o maior o testamento de cabeça disponível é.   Em
adição, deve haver alguns meios de adquirir a água do
fonte para a poder-planta, e então da planta de poder para o
discharge.  Finally, deve haver a própria planta de poder, o qual,
contenha um ou mais turbinas dirigidas pela água corrente,
e um ou mais geradores dirigidos pelas turbinas.   Alternatively,
as turbinas podem prover poder mecânico para dirigir algum outro
maquinaria, como um moinho ou viu, diretamente, sem converter
o poder mecânico em poder elétrico e atrás.   Sometimes,
são organizados sistemas para prover mecânico-poder-durante o dia,
e então provê eletricidade por iluminar à noite.

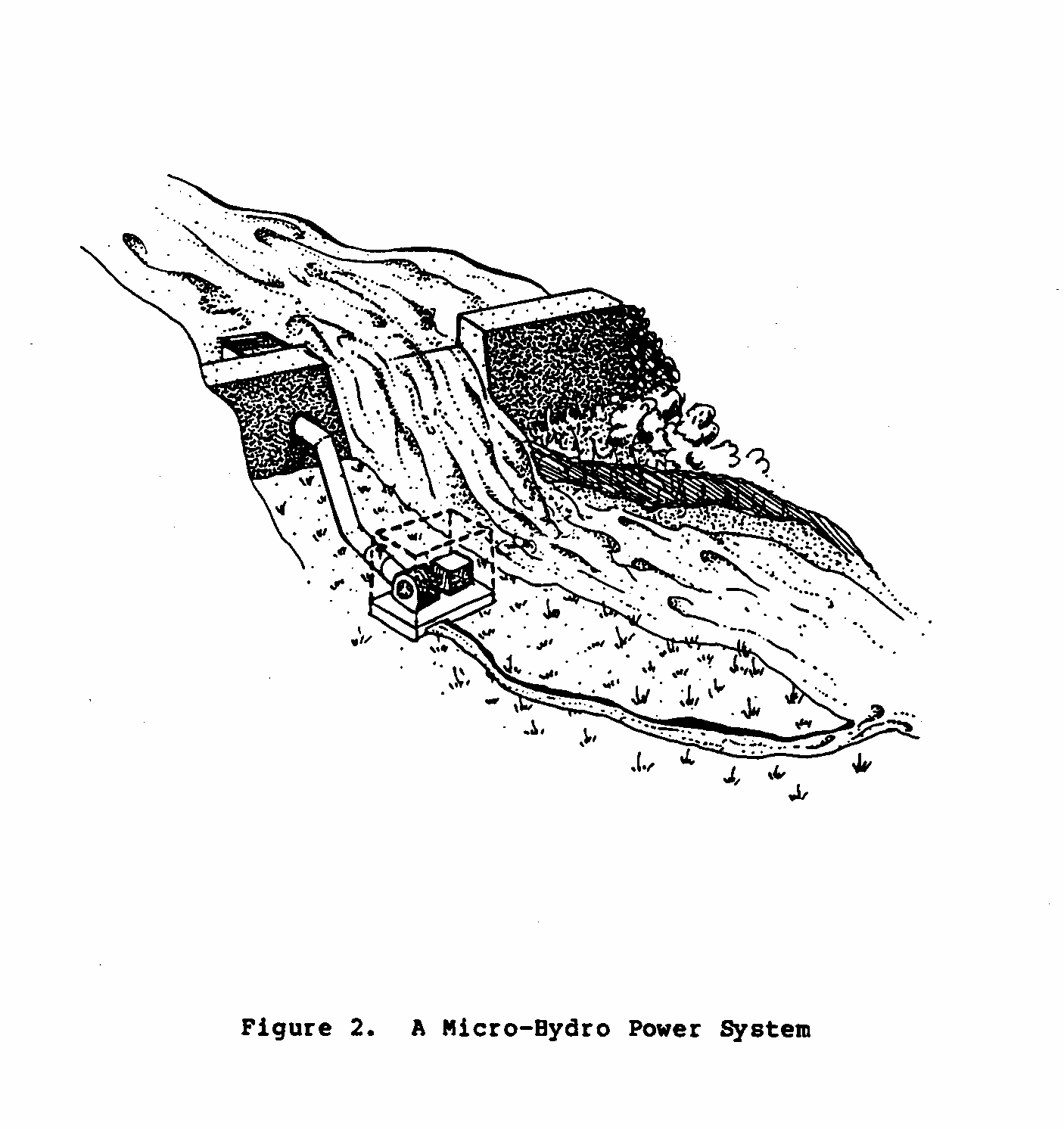

Figure 2 é um esboço de um sistema micro-hidroelétrico típico,



mostrando os componentes principais.   Not todos os sistemas terão tudo de
estes componentes, porém.

Começando à fonte da água, a água deve ser primeiro
colecionada e channelled para a turbina. Água de   pode ser apoiada
atrás de uma represa (como mostrada em Figura 2), ou desviou fora de um fluir
flua por algum amável de estrutura de diversão.   Depois que é desviado,
flui em um canal, chamou o headrace até que é diretamente
além da planta de poder.   Once lá, a água entra
o penstock que é o tubo que conduz à turbina.   Alternatively,
o penstock podem ir todo o modo para a fonte, enquanto eliminando
a necessidade para o headrace.  Em alguns sistemas com baixa cabeça,
pode não haver um penstock--molhe por detrás uma represa simplesmente pode
flua diretamente na turbina.   Depois de deixar a turbina, o
água desmaia pelo tubo de desenho no tailrace que
é um canal que conduz ao ponto de descarga.   que O poço de energia é
normalmente construiu perto da descarga, assim o tailrace podem ser mesmos
curto, e pode estar completamente ausente.

A água flui pela turbina, enquanto forçando isto a turn.  Usually,
o fluxo pela turbina é controlado antes de um ou mais
válvulas ou portões que permitem para o fluxo ser reduzida ou fechar fora
completely.  A turbina ou está diretamente conectada a um gerador,
ou pode ser conectado por meio de engrenagens ou cintos e
talhas para o gerador ou outra maquinaria para ser driven.  O
gerador, os arames elétricos, e os outros dispositivos associaram
com eles está chamado a engrenagem elétrica.   O diferente
são discutidos tipos de turbinas e engrenagem elétrica em mais
detalhe below.  As partes estruturais do hydro plantam--a represa,
headrace, penstock, tubo de desenho, tailrace, e casa de poder são
chamou os trabalhos civis, embora este termo é mais comum dentro
plantas maiores que em plantas de micro-hydro.   que Estes também são discutidas
em mais detalhe debaixo de.

Trabalhos civis

A extensão e o custo dos trabalhos civis precisaram para um microhydro
planta varia uma grande transação, enquanto dependendo da natureza do
local onde a planta fica situada.   Generally, o mais água-hydropower
plantas têm que controlar, e o adicional eles têm que levar isto, o
mais caro os trabalhos civis serão.   por isto, microhydro
plantas com muita cabeça são normalmente mais baratas que baixo-cabeça
plantas, desde que os mais baixos meios de cabeça que uma maior quantia de água é
required.  However, podem ser construídas muitas plantas de baixo-cabeça para levar
vantagem de irrigação existente e água-provê trabalhos, como
represas e canals.  Combining micro-hydro com uma provisão de água ou
projeto de irrigação também pode ajudar fazer aquele projeto mais prático,
como o poder da planta de hydro podem ajudar pagar
algum do custo do projeto total.

Os trabalhos civis normalmente podem ser construídos de materiais locais, enquanto usando
técnicas de construção locais e trabalha, junto com alguns importada
materiais como cement.  A exceção para isto pode ser o
penstock que deve poder resistir a pressão do
water.  Se a cabeça for mais de 5 metros, isto requererá
metal pipe.  Isto pode ser caro, desde um diâmetro bastante grande,
tubo é exigido para reduzir a quantia de cabeça perdida de
fricção.

Construindo os trabalhos civis, é importante para ter conselho de
alguém que é educado sobre represas e canais e outro
estruturas hidráulicas, desde construir algo que levar fluindo,
água não está igual a construir uma casa ou uma parede.   que Isto é
especialmente verdadeiro de dams.  Você deveria construir nunca uma represa por qualquer
flua sem conferir para ter certeza o que é legal em sua área,
e você nunca deveria construir mais uma represa um sobre 1.5 metros alto em
país plano, ou, em país montanhoso, e represa para cima que apoiará um
quantia significante de água sem conselho e supervisão de um
engineer.  competente Se uma represa deveria quebrar, pode libertar água
com grande violência, e até mesmo uma quantia aparentemente pequena de água
possa causar destruição enorme e perda de vida.

Turbinas hidráulicas

Uma turbina hidráulica é uma máquina que converte a cabeça ou
energia potencial em água que flui por isto em mecânico
energia (também chamou trabalho) que é usada para virar um shaft.  There
é vários tipos diferentes de turbinas hidráulicas.   Os dois
tipos de turbinas que são muito útil para plantas de micro-hydro são
o Michell ou turbina de Banki (também chamou a turbina de crossflow)
e a turbina de Pelton (também chamou a roda de Pelton).   CROSSFLOW
turbinas são usadas para baixas e moderadas cabeças, até aproximadamente 40,
metros, enquanto podem ser usadas turbinas de Pelton a qualquer cabeça sobre 20
metros.

Alguns outros tipos de turbinas que são geralmente usadas são hélice
ou turbinas de Kaplan para baixas cabeças, e Francis turbinas para moderado
heads.  com exceção da turbina de crossflow, todas as turbinas hidráulicas
é artigos de alta tecnologia pelos quais devem ser construídos um especializado
manufacturer.  UMA lista de fabricantes de pequeno-turbina-é
cedida o apêndice.

Turbinas de Crossflow podem ser construídas por uma loja de máquina local, mas um
fabricante especializado pode poder fazer um mais eficiente
unit.  Desenvolvimento Barato de Locais de Poder de Água Pequenos (listou dentro
o apêndice) dá instruções por construir uma turbina de crossflow.

Com respeito ao interesse crescente em hydro pequeno, um número
de fabricantes começaram vir fora com recentemente unificou
turbinas para plantas hidroelétricas pequenas.   Desde cada turbina
não precise ser projetada individualmente e construa, isto reduz
o custo da turbina significativamente.   que Estas turbinas normalmente são
vendida como parte de um pacote que inclui um gerador e controle
system.  Estes pacotes normalmente produzem poder de CA de alta qualidade,
igual a está disponível de utilidades elétricas, mas eles são
bastante caro, especialmente em tamanhos de micro-hydro.

Também é possível usar bombas de água giratórias ordinárias como
turbines.  Typically hidráulico, uma bomba usa poder mecânico para
aumente a cabeça do ser de água bombeada.   invertendo isto
processe, uma bomba pode converter cabeça em poder mecânico.   Desde
são massa-produzidas bombas em grandes quantidades, o custo deles/delas pode ser
menos que um terço de uma turbina especialmente-feita.   However, isto,
mais baixo custo deve ser equilibrado contra uma geralmente mais baixa eficiência,
que reduz a quantia de poder que você pode obter de uma determinada quantia
de water.  Nevertheless, se você tem bastante água que uma bomba pode ser
uma escolha muito barata, especialmente se você pode adquirir um segundo
hand.  a Maioria das bombas trabalha melhor como turbinas quando a cabeça da água
passando por eles é aproximadamente 30 a 60 por cento maior que o
encabece eles foram projetados para produzir como bombas.   negociante de bomba local
ou membro das forças armadas pode prover mais informação.

Engrenagem elétrica

A engrenagem elétrica ou sistema elétrico para um sistema de micro-hydro
consiste no gerador elétrico, outros dispositivos elétricos em
o poço de energia, e arames elétricos dos que levam a eletricidade
o poço de energia para o lugar onde será usado.   There são um
número de possíveis arranjos diferentes para isto.   Um do
a maioria dos arranjos comuns para sistemas de micro-hydro é uma baixo-voltagem
Sistema de DC, semelhante ao system.  elétrico de um automóvel Isto
arranjo também pode ser usado para produzir poder de CA de moderado-voltagem
(goste o que está disponível de uma utilidade elétrica) através de meios
de um inverter.  Outro arranjo no qual é geralmente usado
míni-hydro, é gerar moderado-voltagem ou CA de alto-voltagem
diretamente, usando um gerador síncrono.

Um esboço de uma baixo-voltagem que sistema de DC é apresentado em Figura 3.



Este sistema usa um gerador chamado um alternador que produz
baixo-voltagem AC.  que Este poder passa por um retificador e voltagem
regulador que converte isto para DC que é usada então ou diretamente
ou usado carregar baterias se mais poder está sendo produzido
que é needed.  Em muitos alternadores modernos, o retificador,
e regulador de voltagem é embutido.   As baterias então retorno
este poder depois, quando mais poder está sendo usado que produzida.
A ligação final no sistema consiste em um ou mais andamento de arames
das baterias para as luzes e outros artigos que são ser
powered.  Alternatively, o sistema pode ser conectado a um inverter,
que converte a baixo-voltagem poder de DC das baterias para
CA, para uso com eletrodomésticos que requerem poder de CA.   Em qualquer caso,
os arames normalmente entram por um fusível ou um britador de circuito em ordem
proteger o sistema de ser estragado por um circuito curto ou
sobrecarregada por muita demanda.


A baixo-voltagem sistema de DC tem muitas vantagens--é simples e
barato, e pode ser feita até mesmo de partes salvadas de um automóvel
sistema elétrico. Porém, requer luz de baixo-voltagem especial
bolbos, e motores que são capaz de corrida de ser com DC. Isto
problema pode ser eliminado usando um inverter, mas isto soma
o custo. Baixos sistemas de voltagem também requerem arame pesado, e é
difícil transmitir poder de baixo-voltagem para mais que um curto
distancie, desde o mais baixo a voltagem, o mais alto as perdas em
o arame será. Se o local de hydro não está dentro de aproximadamente 50 para
100 metros do lugar você usará a eletricidade, você deve
ou use um inverter para produzir CA, ou gere diretamente
com um gerador síncrono.

Geradores síncronos podem produzir CA de moderado-voltagem diretamente,
ou pode produzir CA de alto-voltagem que é convertida para moderar então
voltagens com um transformador. O posterior é melhor se você precisar
transmitir poder qualquer distância. Porém, sistemas de DC distintos, CA,
sistemas não têm nenhum lugar para armazenar eletricidade, assim eles sempre devem
ajuste a quantia de poder eles produzem para emparelhar o quantia sendo
usada. Isto requer um sistema de controle que pode somar uma grande transação
para o custo de uma planta de micro-hydro, e que também requer
manutenção especializada. É normalmente melhor para comprar síncrono
geradores como parte de um " pacote " que inclui o gerador
turbina, e controla sistema. Estes pacotes estão disponíveis de
alguns dos fabricantes de turbina de hydro listaram no apêndice.

Qualquer sistema elétrico requer conhecimento especial e entendendo.
Isto é especialmente verdade de sistemas de voltagem altos e moderados,
desde que estes podem ser muito perigosos--causando choques e
fogos elétricos se eles são erradamente fixos para cima. Baixo-voltagem sistemas de DC
está muito mais seguro, desde que é quase impossível ser eletrocutada
por eles, mas eles ainda podem causar fogos. Você não deveria trabalhar em
até mesmo um sistema de baixo-voltagem a menos que você esteja seguro que você sabe isso que você
está fazendo, e você não deveria trabalhar em um moderado ou alto-voltagem
sistema a tudo sem ajuda de um eletricista profissional ou
outra pessoa educada. Você também deveria ter muito cuidado para
organize o poço de energia, arames elétricos, e outras partes do
sistema de forma que as crianças e animais não pode entrar em contato com
eles e seja prejudicada.

CUSTOS DE SISTEMAS, OPERAÇÃO, MANUTENÇÃO, E OUTRAS PREOCUPAÇÕES

O custo de uma planta de micro-hydro variará, enquanto dependendo de que tipo
de equipamento usa você, quanto material e equipamento para os que você precisa
compre, quanto vale para os trabalhos civis, e outros fatores.
Por exemplo, se você pudesse usar tubo salvado para levar
molhe abaixo uma colina íngreme, enquanto construindo a estrutura de diversão, headrace,
e tailrace você de pedras locais, e usando um artigo de segunda mão
bomba de irrigação conectou a um alternador e bateria
salvada de um automóvel, seu sistema valeria muito pequeno.

Por outro lado, se você tivesse que contratar um contratante para construir um
represe, um canal de headrace longo, poço de energia, e tailrace; então comprou
uma hydro-turbina nova e gerador de ultramarino, você pode
areje para cima gastar mais que $30,000 para uma 5-KW planta geradora.
Claro que, qualquer figura entre este dois extremes também seria
possível.

As melhores fontes de informação de preço para turbinas de hydro e geradores
é os fabricantes. Você precisará calcular o custo de
os trabalhos civis você, ou fala com um contratante qualificado se
o trabalho é muito complexo para você. Para os custos de outros materiais,
como tubo, arames elétricos, e assim sucessivamente, é melhor consultar
provedores locais. Equipamento como alternadores, baterias, e
podem ser obtidas retificador de auto ou lojas de provisão de marinha e
lugares que vendem geradores de vento. Os custos para alternadores são
aproximadamente $80 para uns 500 - para 1,000-watt alternador de carro (inclusive o
retificador e limiter de voltagem); custos para tamanhos maiores serão
mais. Baterias valeram aproximadamente $50.00 para um tamanho sobre o que segura
1/2-KWH. Inverters valeu aproximadamente $500 para um com 1-KW capacidade.

Manutenção e operação de plantas de micro-hydro geralmente objetos pegados
muito pequeno tempo. É necessário conferir a planta diariamente para
tenha certeza a entrada não é entupida, e que o sistema
é em bom estado de funcionamento. Dependendo do desígnio da planta,
você também pode precisar ajustar a válvula de entrada ocasionalmente para
emparelhe o fluxo de água na turbina com a quantia de poder
você está usando. Manutenção mais extensa, como lubrificar o
maquinaria, apertando qualquer cinto, e se registrando o nível de água
as baterias deveriam ser feitas todos os meses. Também pode ser necessário
limpar fora lodo, ervas daninhas, e assim sucessivamente nos trabalhos civis,
e consertar qualquer vazamento ou deterioração. Isto é normalmente terminado
sobre uma vez por ano ou mais freqüentemente se precisou.

APLICAÇÕES DE GERAÇÃO MICRO-HIDROELÉTRICA

Micro-hydropower pode ser usado em qualquer lugar que há água corrente
e uma diferença em elevação para isto para correr abaixo. Porém, é
normalmente não construindo que vale a pena uma planta de micro-hydro se há
outra fonte de eletricidade perto. Assim, micro-hydro é mais mais
útil provendo eletricidade para serviços básicos como iluminar,
arte culinária elétrica, correndo motores pequenos como esses de costura,
máquinas e fãs elétricos, e televisões correntes e rádios
(com adaptadores especiais) em áreas rurais isoladas. Uma turbina de hydro
também pode ser usada diretamente para prover poder mecânico para dirigir um
máquina como uma serra, um moinho, um huller de grão, ou qualquer outro baixo-poder
máquina. Em a pessoa projeto informou em Colômbia, uma aldeia,
usos uma turbina de Pelton pequena para correr uma serraria durante o dia. A
noite, a mesma turbina é conectada a um gerador, enquanto provendo
dê poder a por iluminar e outros usos.

Em outro fixada de projetos no Paquistão, ajudou o governo
aldeias montando unidades de micro-hydro que provêem
eletricidade para três ou quatro lâmpadas incandescentes por casa. Esta eletricidade
também é usado para equipamento industrial pequeno como arco
soldadores, shellers de milho elétrico, e debulhador de trigo elétricos.
Várias indústrias também foram estabelecidas para usar mecânico
dê poder a diretamente da turbina para correr equipamento como
moinhos de farinha, hullers de arroz, serras de fita, que madeira cobre com ripas, gins de algodão,
salgue shellers, e amoladores.

IV. COMPARAÇÃO COM TECNOLOGIAS ALTERNATIVAS

O uso principal para geração de micro-hydro é prover pequeno
quantias de energia elétrica em áreas isoladas onde outras fontes
de eletricidade, como uma utilidade elétrica, não está disponível.
Se uma utilidade elétrica ou alguma outra fonte de eletricidade grande é
disponível, quase sempre é mais barato e mais fácil para comprar eletricidade
daquela fonte. Onde uma fonte grande não está disponível,
porém, ainda há várias outras possibilidades. O
mais importante destes é: diesel e geradores de gasolina-máquina,
geração vento-elétrica, celas de photovoltaic, e humano - ou
geradores animal-dados poder a. Este são cada discutida abaixo.

DIESEL E GERADORES DE GASOLINA-MÁQUINA

Diesel e geradores de gasolina são convenientes e valeram menos para
compre que a maioria dos outros meios de eletricidade produtora, mas eles
requeira combustível que está ficando crescentemente caro. O custo
de um diesel sistema gerador é tipicamente $1,000 a $3,000 por
quilowatt, dependendo do tamanho (sistemas pequenos valeram mais por
quilowatt), e geradores de gasolina são até mais baratos. Porém,
o custo de combustível de diesel abastecedor para o gerador será a
menos $0.20 por KWH (para combustível de diesel a $0.50 por litro), o qual
quantias para $1,750 para uma 1-KW unidade que corre continuamente para um
ano. Máquinas de gasolina estão mais claras em peso e mais barato que
dieseis, mas também menos eficiente. O custo seria até maior
para eles.

GERAÇÃO VENTO-ELÉTRICA

Geração vento-elétrica pode ser uma forma muito vantajosa de poder
produção onde o vento é forte e seguro. Em alguns casos,
geradores vento-elétricos puderam até mesmo competir com
utilidades grandes convencionais em custo. Geralmente, um pequeno vento-elétrico
sistema consiste em uma turbina de vento que normalmente olha
como uma hélice de avião montada em um poste. Estes devem ser
comprada. Alguns outros desígnios de turbinas de vento usam veleja e
opere a mais baixas velocidades; VITA pode prover informação aproximadamente
construindo estes. Em qualquer tipo de sistema, a turbina é usada
vire um gerador (normalmente um alternador) isso carrega baterias
e provê energia elétrica diretamente. Estes sistemas são mesmos
semelhante aos tipos de sistemas de micro-hydro que usam baterias que
foi descrita mais cedo. sistemas vento-elétricos podem ser esperados
valha $2,000 a $4,000 aproximadamente por quilowatt de capacidade geradora.
O custo por quilowatt-hora variará, enquanto dependendo da quantia de
vento. Normalmente, só aproximadamente 20 a 30 por cento do total possível
São gerados KWH por ano de fato, até mesmo em locais bastante ventosos.
Assim uma 1-KW unidade poderia produzir 8,760 KWH concebivelmente por
ano, mas produziria de fato só aproximadamente 1,800 a 2,600 KWH.

CELAS DE PHOTOVOLTAIC

Celas de Photovoltaic, ou celas solares, pode mudar luz solar diretamente
em eletricidade. Esta eletricidade pode ser usada para carregar então
baterias por noite iluminar, ou pode ser usado diretamente para
motores de corrida e outros dispositivos pequenos durante o dia. Celas solares
é agora uma área de grande interesse em ambos desenvolvidas e
países menos-desenvolvidos, e parece provável que eles vão
eventualmente faça uma contribuição significante a desenvolvimento rural.
Porém, celas solares ainda são três a quatro vezes muito caro
ser prático para a maioria dos usos. Um sistema de solar-cela agora custos
aproximadamente $12,000 a $17,000 por quilowatt de cume de gerar
capacidade. Desde que luz solar não está à noite disponível ou em nublado
porém, dias o número atual de quilowatt-horas gerou por
ano só é aproximadamente 20 a 30 por cento do máximo--sobre o
mesmo como para geradores de vento.

Celas solares são muito vantajosas onde quantias muito pequenas de
de poder é precisado, como o custo deles/delas por watt não aumente
até mesmo em tamanhos muito pequenos. Um 100-watt que planta de hydro poderia não valer
muito menos que um 1,000-watt planta, mas um jogo de celas solares para
produza 100 watts custos aproximadamente um décimo até um jogo para
produza 1,000 watts. Assim, se você só precisa de um pouco poder (para
cobre baterias por uma televisão, por exemplo) celas solares podem
seja a melhor escolha.


O HUMANO E PODER ANIMAL

Humanos podem gerar poder pedalando um bicicleta-como aparato
conectada a um gerador. Animais como cavalos e bois
também pode ser usada para produzir poder, os tendo vire um - manivela
conectada ao gerador por engrenagens velocidade-crescentes ou
talhas. A unidade inglesa original de poder, na realidade, era o
cavalo-vapor que foi definido para ser asperamente o poder que um
cavalo de desenho poderia prover. Um cavalo-vapor inglês é aproximadamente 750
watts, mas isto é realmente mais trabalho que pode ser esperada de
a maioria dos cavalos. Depois de permitir a ineficiência do gerador
e as engrenagens, parece provável que só 200 a 300 watts
de eletricidade poderia ser gerada por animal. Para humanos, o
chegue que pode ser produzida confortavelmente é até mesmo menos--provavelmente
ao redor 50 watts. Isto seria bastante para carregar baterias para um
rádio ou televisão, ou prover alguns horas de luz, mas não
para muito outro. O custo de tal um sistema seria bastante pequeno--de
nada (usando partes salvadas) para o EUA $100 ou $200
para um alternador novo e baterias. Porém, não esqueça isso
humanos e animais requerem combustível na forma de comida.

V. CONSTRUINDO UMA PLANTA DE MICRO-HYDRO

Construindo uma planta de micro-hydro é um processo complexo que requer um
grande transação de planejar e preparação. Os passos principais nisto
processo é descrito abaixo.

PASSOS PREPARATÓRIOS

Não todos os passos listaram abaixo serão necessários dentro todo
caso. Você deveria usar seu próprio julgamento, mas geralmente, o
maior e mais complexo sua planta será, o mais tempo você
deva gastar na fase preparatória.

o    Decidem de quanta energia elétrica precisará você, e se
     você precisa de poder de CA ou baixo-voltagem poder de DC.

o    Acham um local promissor para sua planta de hydro. Os melhores locais
     têm uma provisão de água segura durante o ano todo e um grande vertical
     derrubam em uma distância curta (o mais gota, o menos que água é
     requereu).

o    Calculam a quantia de poder disponível no local, usando,
Equações de      1 e 2 (página 5). Decida se isso será
     adequado para suas necessidades. Considere a eficiência
     do equipamento tomando esta decisão.

o    Têm certeza que você pode instalar arames elétricos do local
      para o lugar você quer usar a eletricidade.

o    Conferem para problemas legais e institucionais com o local você
     escolheram. Descubra que leis você tem que obedecer e isso que
     autoriza você precisará construir e correr a planta.

o    Conferem para efeitos ambientais da planta. Alguns do
     interessa aqui é o efeito da represa em peixe, possível,
     que inunda de cropland ou outra valiosa terra, e a possibilidade
     de criar um chão de procriação por doença-causar
Organismos de      como caracóis de água se bilharzia ou schistomiasis
     é um problema em sua área. Também confira para os efeitos de
     o ambiente (por exemplo, inundando) na planta.

o    Conferem para efeitos sociais ruins--as pessoas cujo uso do fluxo
     será rompido, mulheres incapaz lavar roupas no banco,
     e assim sucessivamente. Estes devem ser equilibradas contra o positivo
     efeitos sociais de luz elétrica, máquinas, e assim sucessivamente.

o    Calculam o custo de construir uma planta de hydro no local, e
     o total de energia (em KWH) que a planta vai
     produzem por ano. Calcule o custo anual da planta
     (inclusive pagamentos de empréstimo, manutenção anual, e todos outro
     vale) e divide pelo número de KWH por ano adquirir o
     valeu por KWH.

o    Calculam o custo por KWH de outras fontes de electricty,
     como vento ou um gerador de diesel. Também tente calcular
     os efeitos sociais e ambientais, e qualquer legal ou
     problemas institucionais que eles poderiam ter.

o    Consideram tudo dos custos, a reunião social e ambiental
     efetua, e as características diferentes do possível
Alternativas de     , e decide se prosseguir com um micro-hydro
     plantam, investigar algum outro tipo de gerador, ou
     para não fazer nada.

PROJETANDO A PLANTA E PLANEJANDO SUA CONSTRUÇÃO

O assumindo decidiram prosseguir com uma planta de micro-hydro,
o próximo passo é projetar isto. Isto não precisa ser um
projeto prolongado--só tenha certeza você sabe tudo o que será
precisada, quanto valerá, onde você adquirirá isto, e quando
você precisará ordenar isto para que isto chegue na hora certa.
A menos que você seja muito confiante de seu conhecimento, você provavelmente vai
queira adquirir ajuda adicional neste momento. Alguns do
livros listaram no apêndice (Desenvolvimento especialmente Barato
Locais de Poder de Água pequenos, pode ser útil a você. Se seu sistema
seja a todo elaborado, e especialmente se envolverá
construindo qualquer represa ou canais, é uma idéia boa para mostrar seu
planos para engenheiro qualificado antes de proceder.

CONSTRUINDO A PLANTA

Esta fase inclui todas as coisas envolvidas indo do
projete à planta operacional.

o    Preparam um orçamento e horário de instalações.

o    Organizam financiamento, se você está planejando para pedir emprestado o dinheiro
     para construir a planta.

o    Ordenam a turbina, gerador, baterias, pia para o penstock,
     o inverter, e qualquer outro artigo para o que você planeja
     compram. Permita bastante tempo entrega--pode levar vários
Meses de      para adquirir uma turbina de hydro. Pode ser bem usar um
     contrário-operou bomba comercial. Bombas comerciais que
     também pode ser usado como turbinas, tenha muita entrega mais curta
     cronometra.

o    Levam entrega em componentes importantes como a turbina
     e gerador, e tem certeza que todo o planejamento para o civil
Trabalhos de      estão completos.

o    Constroem a represa, poço de energia, headrace, tailrace, e outro
     trabalhos civis, e instala o penstock e válvulas.

o    Instalam a turbina, o gerador, e o outro elétrico
     engrenam. Teste tudo completamente, primeiro componente através de componente,
     então o sistema como um todo.

OPERANDO A PLANTA

Faça arranjos para inspeção regular e manutenção do
planta e o resto do sistema, limpando fora as entradas de água,
lubrificando a maquinaria, apertando os cintos, etc. Dependendo em
o sistema, você também pode precisar inspecionar a provisão de água, e
ajuste as válvulas de entrada se muito ou muito pouca água está sendo
usada. Isto normalmente leva muito pequeno tempo--alguns minutos um dia
é bastante.

Você pode levar a cabo a maioria dos passos preparatórios deste processo
usando este papel. Uma vez você começa a projetar e construir o
porém, plante você precisará de muito mais ajuda. Alguns dos livros
listada na bibliografia pode ser útil a você. Você também pode
queira falar mais adiante com peritos locais, consultores, ou VITA para
ajuda.

VI. PARA MAIS INFORMAÇÃO

A bibliografia à parte de trás deste papel lista vários
livros úteis e revistas que podem prover informação geral,
como também alguns que dão direções específicas por avaliar um
local de hydro potencial. Esta lista de referência é seguida por uma lista
de fabricantes de equipamento hidroelétrico pequeno que pode ser
capaz prover informações adicionais e referências.

Equipamento hidroelétrico nos 0 - a 5-RW gama tende a ser
bastante caro se comprou de um fabricante, mas é provável para
dure mais muito tempo e trabalhe melhor que sistemas caseiros. Fabricantes
também possa ser muito útil lhe contando como continuar a avaliar
um local, montando e instalando os sistemas deles/delas, e fazendo
seguramente eles trabalham corretamente. Se você está contatando os fabricantes
sobre um local específico, deveria descobrir você primeiro (pelo menos aproximadamente)
a cabeça e ou o mínimo e fluxo de máximo
taxas ou a quantia de poder que você quer gerar. Para informação
em usar bombas como turbinas, você deveria contatar uma bomba local
provedor que poderá obter informações dos fabricantes.

A melhor fonte de informação sobre coisas como construir represas,
canais, e outros trabalhos civis provavelmente são um construtor local. Prova
achar alguém que tem experiência construindo sistemas de irrigação
ou outros sistemas de água. A melhor fonte de informação em geradores
e equipamento elétrico provavelmente é um elétrico-motor local
vendedor ou consertador. Esta pessoa saberá contatar o
fabricantes para suas exigências específicas, e também será um
grande ajuda montando o sistema elétrico. Você também pode tentar
contatar motor elétrico e fabricantes de gerador você.
Transportando provisão armazena e lojas de provisão de auto são alguns do melhor
fontes para luzes e eletrodomésticos usados com baixo-voltagem sistemas de DC.

Muitas organizações podem poder prover informação ou ajuda
para você desenvolvendo um local hidroelétrico pequeno. O primeiro
coloque você pergunta deveria ser uma autoridade local ou outra organização
que está preocupado com represas e canais. Estas organizações vão
provavelmente empregue os engenheiros educado na área, e possa ser
capaz o se referir a consultores, agências de governo, ou outros
que pode poder ajudar. Se há uma agência de governo interessada
com rios, represas, navegação, ou áreas semelhantes, vai
provavelmente seja uma fonte boa de informação. Você precisará contatar
tal uma agência de qualquer maneira descobrir se há qualquer lei
ou regulamentos que podem lhe impedir de desenvolver um hydroplant.
Outra fonte boa pode ser os departamentos de engenheiro civil,
engenharia mecânica, ou engenharia agrícola a um perto
universidade ou instituto técnico. Finalmente, VITA e outro internacional
organizações podem poder prover informação, técnico,
ajuda, ou ambos, em alguns casos.

                            SUGGESTED LISTA DE LEITURA

REVISTAS

Poder de Água internacional e Construção de Represa, Imprensa Empresarial,
     International, Ltd. Oakfield House, Estrada de Perrymount, Haywards,
Brejo de     , Sussex RH16-3DH, Grã Bretanha.

Esta revista é uma fonte excelente de informação em todas as formas
de hydropower. Freqüentemente leva artigos em aspectos de
míni-hydro, e dedicou vários assuntos especiais ao tópico.
Também anuncia os engenheiros, fabricantes, e consultores dentro
o campo de hydropower.

Fontes alternativas de Energia, Fontes Alternativas de Energia,
     Inc., 107 S. Ave central., Milaca, Minnesota 56353 E.U.A..

Assunto Nenhum. 68, July/August 1984, são um assunto especial em hydropower.

LIVROS E RELATÓRIOS

Desenvolvimento barato de Locais de Poder de Água Pequenos por Hans Hamm.
     Available de VITA, a/c Publicações de VITA Sales, 80 S.
     St. Cedo, Alexandria, Virgínia 22304 E.U.A..

Este livro foi escrito em 1967, assim é um pouco obsoleto.
No entanto, é um guia excelente, compreensível para
avaliando um local de hydro, determinando cabeça e flui, e assim por diante, e
inclui uma discussão boa de esquemas de hydro de baixo-tecnologia. Isto
é um livro bom para novatos. Também contém um jogo bom de
instruções por construir uma turbina de Banki que é o único tipo
de turbina que pode ser construída com tecnologias de aldeia-nível.

Micro-Hydro: Uma Bibliografia, Beth Moore e John S. Gladwell,
     Idaho Água Recursos Pesquisa Instituto, Universidade de
     Idaho, Moscou, Idaho, E.U.A., 1979,.

Esta bibliografia é um pouco velha, mas contém um muito completo
fixe de referências à literatura em micro-hydro, de
material introdutório para como-para-fazer-isto manuais e criando
livros de ensino.

Metodologia simplificada para Blindagem Econômica de Potencial Pequeno
Capacidade de      Locais Hidroelétricos, Instituto de Pesquisa de energia elétrica,
     EPRI EM 3213, Projete 1745-8, P.O. Box 50490, Palo,
     Alto, Califórnia, 1983.

Michell pequeno (Banki) Turbina: Um Manual de Construção. VITA.
     Available de VITA, a/c Publicações de VITA Sales, 80 S.
     St. Cedo, Alexandria, Virgínia 22304 E.U.A..

Este livro descreve uma turbina de água barata que pode prover
Eletricidade de AC/DC para sua casa. Inclui complete passo por passo
instruções por fazer partes e assembléia, e é ilustrada.

OS FABRICANTES DE                         E DISTRIBUIDORES

ESTADOS UNIDOS

Allis-Chalmers Cia. de Produtos Fluida
Hydro Turbina Divisão
Encaixote 712
York, Pennsylvania 17405,

Indústrias de Arbanas
24 St. de colina
Xenia, Ohio 45385,

Axel Johnson Engineering
666 Howard Street
São Francisco, Califórnia 94105,

Bouvier Hydropower Inc.
12 Pista de Bayard
Suffern Nova Iorque 10901

BBC Boveri Marrom Corp.
1460 Livingston Ave.
Norte Brunswick, Nova Jersey 08902,

Indústrias de canhão
5346 Lago de Moquito Rd.
Deming, Washington 98224,

C-E/Neyrpic Hydro Poder, Inc.,
969 Ridget Rd alto.
Encaixote 3834
Stamford, Connecticut 06905,

Elektra Power Corp.
744 San Antonio Rd.
Palo Alto, Califórnia 94303,

Essex Desenvolvimento Sócios
110 St. de Tremont
Boston, Massachusetts 02108,

Fairbanks Mill que Contrai
Norte Aldeia de Danville
RFD 2
St. Johnsbury, Vermont 05819,

Corporação de Flygt
129 Glover Ave.
Norwalk, Connecticut 06856,

Cia. Elétrica geral
Operação Hidroelétrica pequena
Um Rio Rd.
Bldg. 4, Rm. 305
Schenectady, Nova Iorque 12345,

Geração Ilimitado
701 Placentia Ave.
Costa Mesa, Califórnia 92627,

Hayward Tyler Bomba Cia.
P.O. Box 492
80 Pkwy industrial
Burlington, Vermont 05402,

Sistemas de Hydro-Tech, Inc.,
P.O. Box 82
Chattaroy, Washington 99003,

Watt de Hydro Sistemas, Inc.,
146 Siglun Rd.
Arrulhos Ladram, Oregon 97420

Cia. de Maquinaria de Poder internacional
833-835 Torre terminal
Cleveland, Ohio 44113,

A James Leffel Company
426 Rua oriental
Springfield, Ohio 45501,

Layne & Bolicheiro, Inc.,
P 0. Encaixote 8097
Memphis, Tennessee 38108,

Míni Cia. de Hydro
110 leste 9º St.
Los Angeles, Califórnia 90079,

Micro Hydro, Inc.,
P.O. Box 1016
Quedas de Idaho, Idaho 83401,

Cia. de Poder Achou nova, Inc.,
P.O. Box 576
Vale de esperança, Rhode Island 02832,


Sistemas de Energia noroestes
P.O. Box 925
Malone, Washington 98559,

Engenharia oriental e Cia. de provisão
251 St. alto
Palo Alto, Califórnia 94301,

Philip C. Ellis
RD 7, Encaixote 125
Lendo, Pennsylvania 19606,

Reais Bens que Comerciam Companhia, Inc.,
308 Rua de Perkins oriental
Ukiah, Califórnia 95482,
    (Esta organização também vende geradores de vento e photovoltaic
sistemas, e muitas baixo-voltagem eletrodomésticos de DC. O catálogo deles/delas
é uma introdução excelente a geração de poder de baixo-voltagem.)

Scantech
162 St. de bateria
Burlington, Vermont 05401,

Leste de Hydro pequeno
Estrela Rota 240
BETHEL, EU 04217

Brook Hydro ensolarado
P.O. Box 424
Nação perdida Rd.
Lancaster, New Hampshire 03584,

Ted Moleiro Associates
2140 S. Ivanhoe
Denver, Colorado 80222,

Worthington Group, Companhia de McGraw-Edison,
Encaixote 91
Tarrytown, Maryland 21787,
    (Worthington é uma companhia de bomba na que fez muito trabalho
usando suas bombas como turbinas.)

ESTRANGEIRO

Atlas Companhia Polar, Ltd.
Hercules Hydrorake Division
P.C. Encaixote 160, Estação O
Toronto, Ontario,
Canadá

Barbeiro Hydraulic Divisão de Turbina de Pântano Criar Limitou
P.O. Box 340
Aporte Colborne, Ontario L3K 5W1 Canadá

Produtos de Canbar Ltd.
P.O. Box 280
Waterloo, Ontario,
Canadá

China Companhia de Maquinaria Nacional
Beijing
A República de pessoas de China
(Contato a embaixada chinesa em seu país para informação.)

Turbinas seguras o Inc.
#7, 3005 St. de Murray,
Porto Mal-humorado
Columbia britânica
Canadá

Neyrpic
Lamente Mangin Geral, BP 75,
38041, Grenoble Cedex
França

Ossberger-Turbinenfabrik
P.O. Box 425
D-8832 WEISSENBERG/BAVARIA
Alemanha ocidental

== == == == == == == == == == == == == == == == == == == ==
== == == == == == == == == == == == == == == == == == == ==
